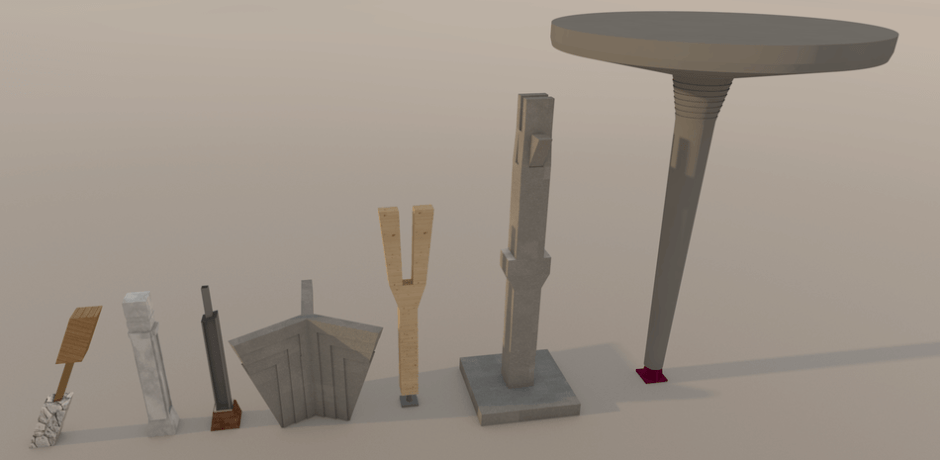

L’Outil Poteau permet aux architectes de modéliser plus rapidement et précisément les détails de construction et les estimations de quantités pour les poteaux en béton armé, en acier ou en bois ainsi que pour les structures composites. Les poteaux complexes peuvent être personnalisés afin de répondre aux normes graphiques et aux standards de représentation.

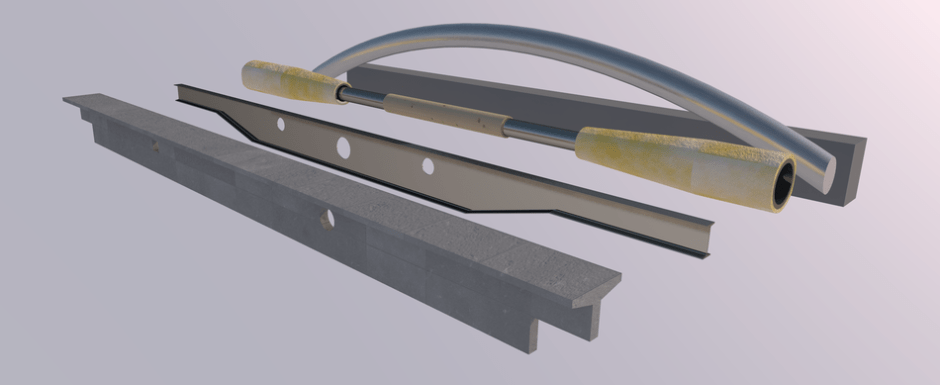

Les Poutres sont désormais des éléments hiérarchiques tout comme les Poteaux. Composés d’un ou plusieurs sous-éléments (les segments) empilés le long d’un unique axe, les poutres peuvent avoir des profils de segments rectangulaires, circulaires ou bien personnalisés, linéaires ou extrudés. Les poutres et les poteaux peuvent s’afficher selon différents modes de vues, projetée et symbolique, et avec ou sans hachure de recouvrement.

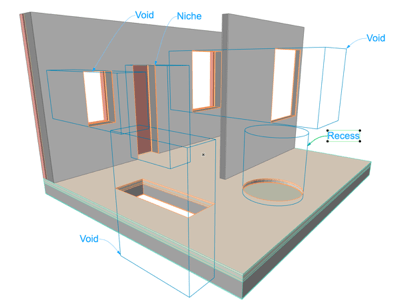

Le nouvel Outil Percement est spécifiquement destiné à la modélisation et la coordination des vides, renfoncements et niches du projet, telles que les ouvertures horizontales, verticales ou inclinées à travers les éléments, les groupes d’éléments et même les étages. Ces percements sont importants dans la coordination de projet puisqu’ils sont également pertinents pour les architectes, les ingénieurs et les consultants ; ils doivent donc être documentés par toutes les disciplines. Les Percements peuvent être modélisés, quantifiés et documentés grâce aux outils intuitifs d’ARCHICAD et partagés via les IFC.
Le nouveau Dialogue Démarrage affiche les projets les plus récents, plusieurs projets pouvant être ouverts avec un seul clic. Commencer à travailler en un instant sans message d’interruption. La prévisualisation par onglets aide à activer les vues de projet désirées et empêche l’affichage accidentel des onglets non voulus. Découvrez l’ouverture plus rapide de vos projets, les tailles réduites de vos fichiers, l’import-export IFC plus rapide et la permutation instantanée entre onglets grâce aux opérations de multi-threading des processeurs. Le temps de reconstruction des vues modèles a également été réduit puisque ARCHICAD reconstitue uniquement les éléments modifiés et non l’intégralité du contenu de la vue.
ARCHICAD permet un contrôle sans faille de la codabilité et de la constructibilité à chaque étape de la conception. L’add-on mis à jour détecte et envoie seulement les éléments modifiés dans la maquette ARCHICAD, ce qui accélère la collaboration bidirectionnelle.
ARCHICAD permet aux architectes d’importer et organiser les exigences de planning de leur client et de les utiliser pour valider et proposer des alternatives de conception. La base de données dRofus aide les concepteurs à collecter et gérer aisément les règles de planning et les données de projet, même en cas de grands projets complexes tels que les hôpitaux, les aéroports te les universités.
Le nouveau composant Deconstruct de Grasshopper peut être utilisé pour extraire des données de surface d'élément ARCHICAD comme référence de conception. Grâce à cette fonction, toute modification apportée au schéma de conception de base BIM entraîne la mise à jour automatique de tous les détails de conception liés générés par des algorithmes de conception dans Grasshopper.
ARCHICAD met un accent particulier sur l'offre d'un flux ininterrompu à partir du démarrage du logiciel, de l'accès aux données du projet et de la navigation dans le modèle BIM. Ceci est possible grâce à une combinaison d'optimisation des performances brutes, de flux de travail rationalisés et de réduction de la taille des fichiers.

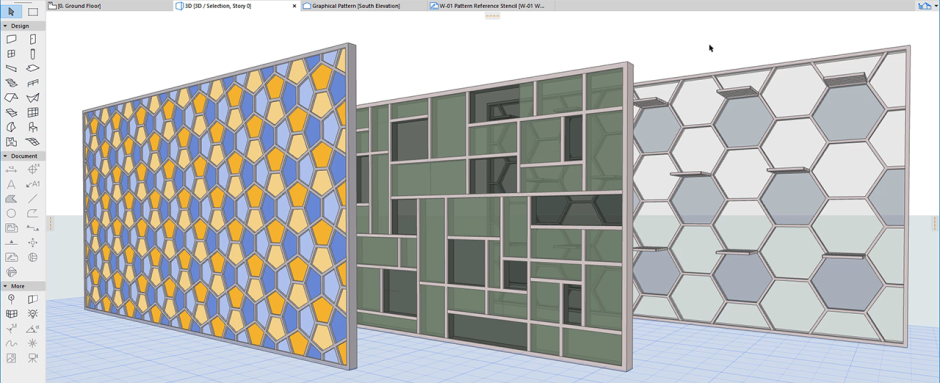

Pour une liberté totale de conception des enveloppes de bâtiments (façades extérieures ou intérieures, élévations et surfaces avec structures modulaires, motifs hiérarchiques et répétitifs) et un flux de travail exceptionnellement fluide en mode BIM, l’outil Murs-rideau a été entièrement repensé. La conception et le détail des Murs-rideaux sont non seulement plus précis, mais il est aussi plus facile de respecter les exigences locales en matière de documentation et de quantification.

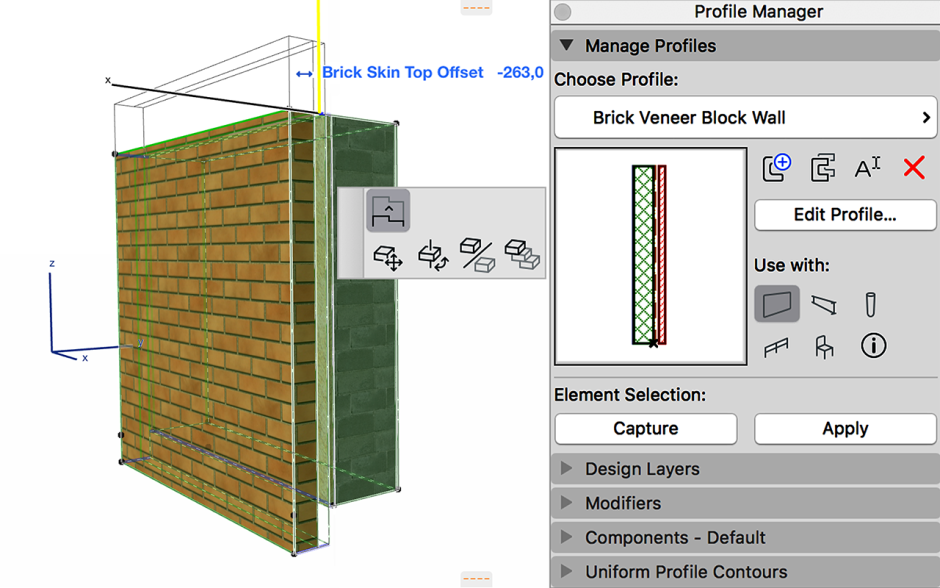

L'éditeur de profils paramétriques combine la puissance de la conception paramétrique avec la liberté de création de profils graphiques. Créez des profils plus intelligents pour les murs, les poutres et les poteaux, en définissant des arêtes paramétriques dans le gestionnaire de profils. Cela permet de décaler des bords individuels ou multiples de manière centralisée pour l'Attribut de profil ou au niveau de chaque instance - soit graphiquement, soit via les paramètres d'élément.

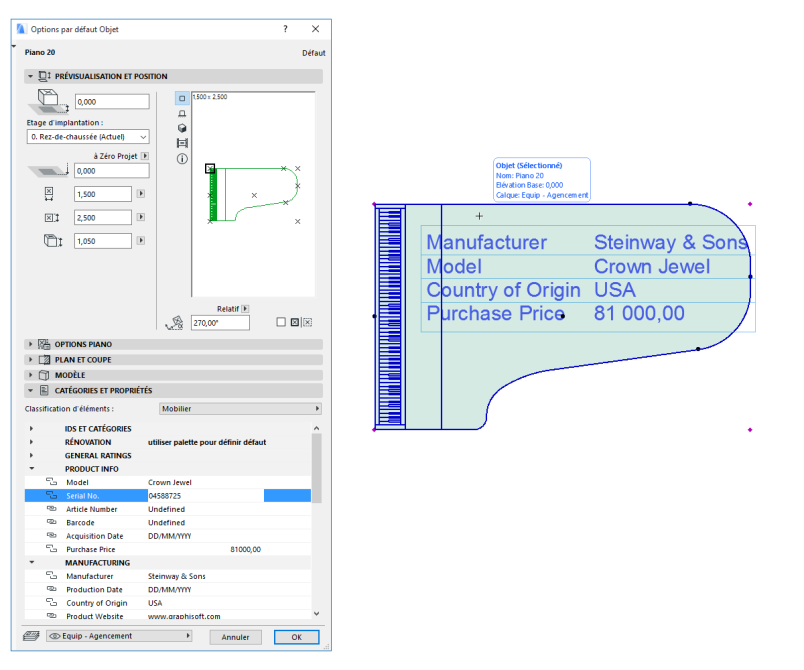

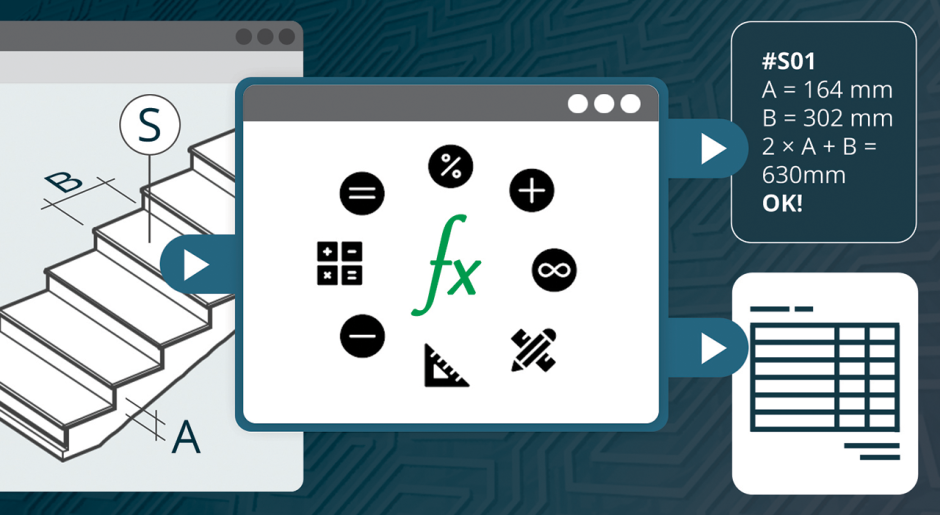

Enrichissez les Propriétés d’éléments en intégrant des formules de calcul personnalisées que vous définissez et composez à l’aide de champs de données simples, sans avoir à saisir manuellement des données longues et sujettes à erreur. Vous les mettez à jour automatiquement à partir de données numériques, textuelles ou même booléennes, puis les utilisez pour étiqueter ou filtrer les éléments, les présenter dans n’importe quelle sortie graphique, tabulaire ou de modèle, régie par des opérations mathématiques, classiques et de traitement de texte – comme les fonctions que l’on trouve dans les tableurs standards.
ARCHICAD offre une expérience de navigation panoramique et de zoom fluide dans les jeux de vues 2D, agile, réellement réactive même dans les très grands projets. ARCHICAD bénéficie de la résolution d'écran ultra-haute définition (4K et 5K) sur Microsoft (Windows 10), comme sur Mac (écrans Retina). La représentation des icônes, des lignes, des textes… est beaucoup plus fine. Le traitement prédictif tire parti de la capacité informatique inutilisée en préparant vos prochaines opérations, en tâche de fond.

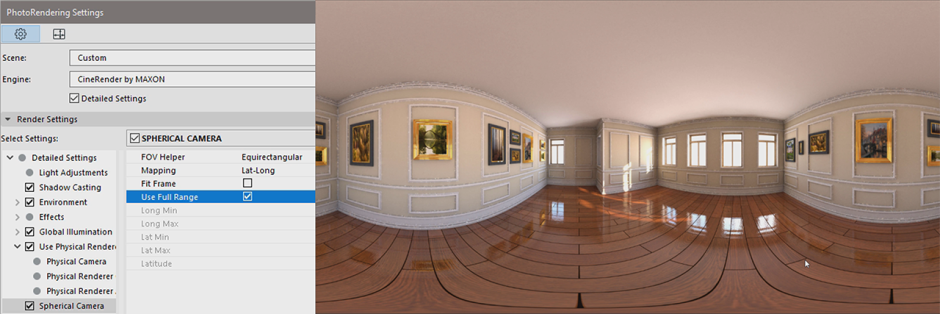

ARCHICAD 22 intègre le dernier moteur CineRender de Maxon (R19) qui permet aux architectes d'utiliser des process et des fonctionnalités de visualisation professionnels sans quitter ARCHICAD. On peut désormais créer des rendus stéréoscopiques et sphériques ou à 360 degrés.
Sélectionnez n'importe quelle combinaison de primitives de dessin (lignes, arcs, polylignes), ainsi que les blocs de texte (dont les Textes automatiques relatifs aux éléments), puis enregistrez-les et utilisez-les comme étiquettes.
ARCHICAD assure l'import de la représentation géométrique d'éléments complexes à double courbure, les NURBS (Non-uniform rational basis splines), à partir des fichiers IFC4. Propriétés et quantités de composants (couches composites, profils complexes, objets multicorps) peuvent être exportées vers des applications d’extraction de quantités et d'estimation des coûts.

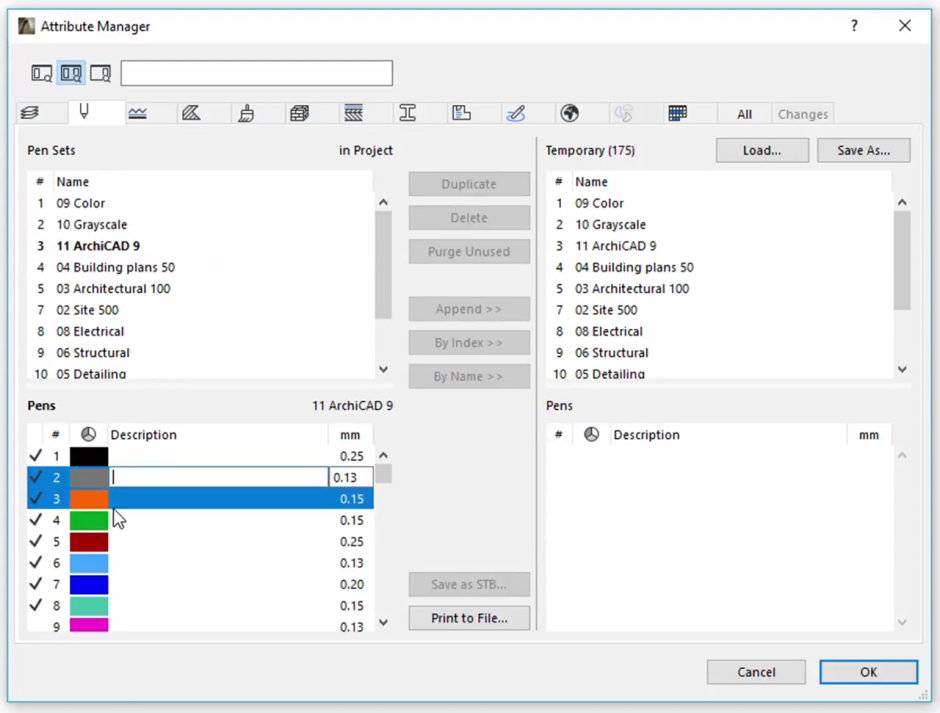

La boîte de dialogue du gestionnaire d'attributs a été repensée pour plus de rapidité et de fiabilité. Les nouvelles fonctionnalités incluent : recherche instantanée des attributs du côté gauche et/ou droit ainsi que lors du passage d'un onglet à l'autre ; suppression et remplacement directs ; fusion des calques et des combinaisons dans un seul onglet, ce qui permet de modifier les états des calques sur plusieurs combinaisons sélectionnées ; support pour l'édition simultanée de plusieurs attributs.

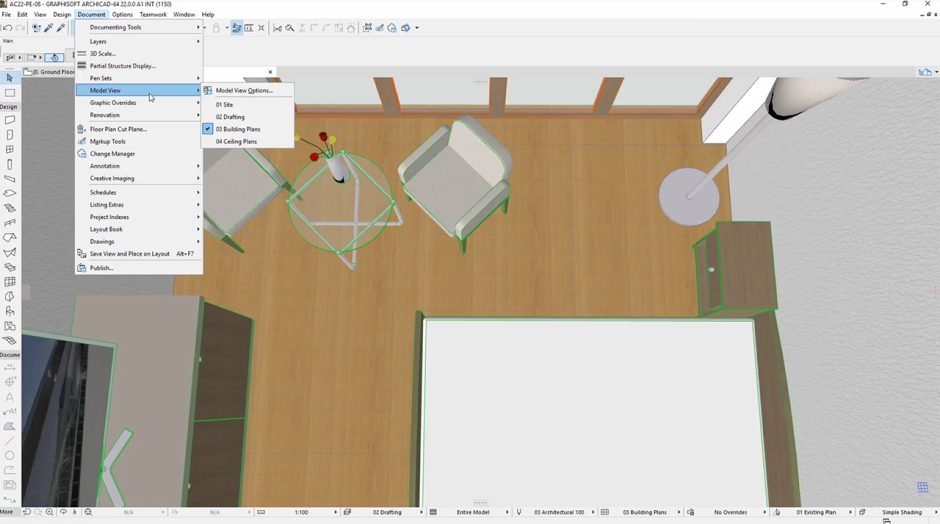

Le design de la boîte de dialogue Options Vue Modèle est identique aux autres boîtes de dialogue, enrichie des modifications suivantes : les Combinaisons OVM et le champ de recherche sont positionnés sur le côté gauche de la boîte de dialogue ; les fonctions "Enregistrer sous'" et "Renommer" ont été supprimées ; les panneaux, à droite de la boîte de dialogue, ont été réorganisés et simplifiés ; pendant la migration, les anciens ensembles "Personnalisés" utilisés par les vues du projet sont automatiquement appelés Combinaisons OVM.
Toutes les évolutions de l’Outil Mur-rideau sont accessibles dans Grasshopper. On peut assembler les motifs de Murs-rideaux à l'aide de n'importe quel ensemble de lignes 2D comme gérer tous les sous-éléments du Canevas Grasshopper et créer des façades étonnantes dans ARCHICAD au moyen de définitions de conception algorithmique.
La conception des escaliers est l'une des tâches les plus complexes en architecture. L‘outil Escalier d’ARCHICAD 21 évalue des milliers d'options et propose de choisir parmi les conceptions les plus optimales adaptées chaque projet. En réalisant ce travail fastidieux en arrière-plan tout en s’assurant que l'escalier est bien conforme aux normes de conception locales et globales, cet outil transforme une tâche fastidieuse en un jeu d’enfant.

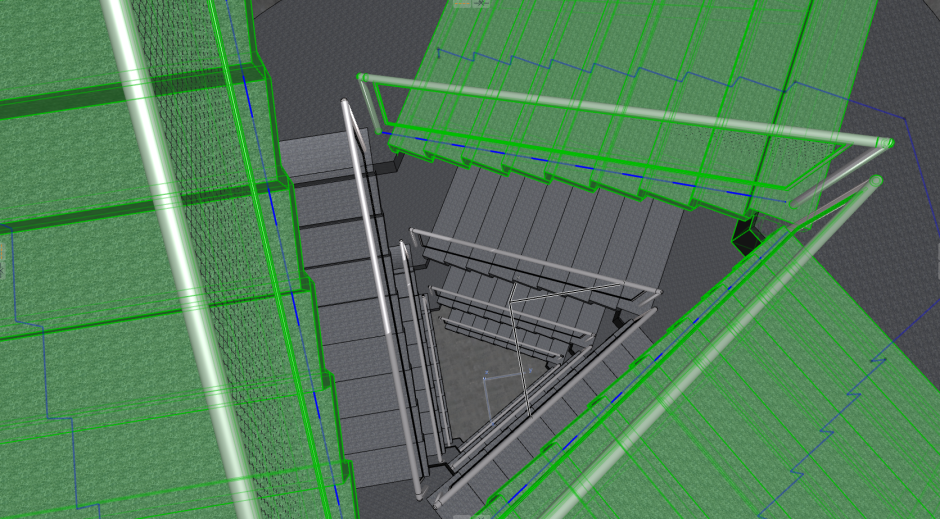

L’outil Garde-corps peut être utilisé pour créer des garde-corps complexes et associatifs d’escaliers, dalles, murs, toitures ou grillages. Son mode de saisie intuitif permet, en plan d’étage comme dans la fenêtre 3D, de disposer en un seul clic de garde-corps le long des éléments-hôtes. Quant à l’Editeur de motifs, il permet de créer et personnaliser des motifs de garde-corps propres à chaque projet. Paramétriques, ils sont applicables aux différents éléments et sous-éléments de construction et duplicables de manière systématique ou aléatoire.

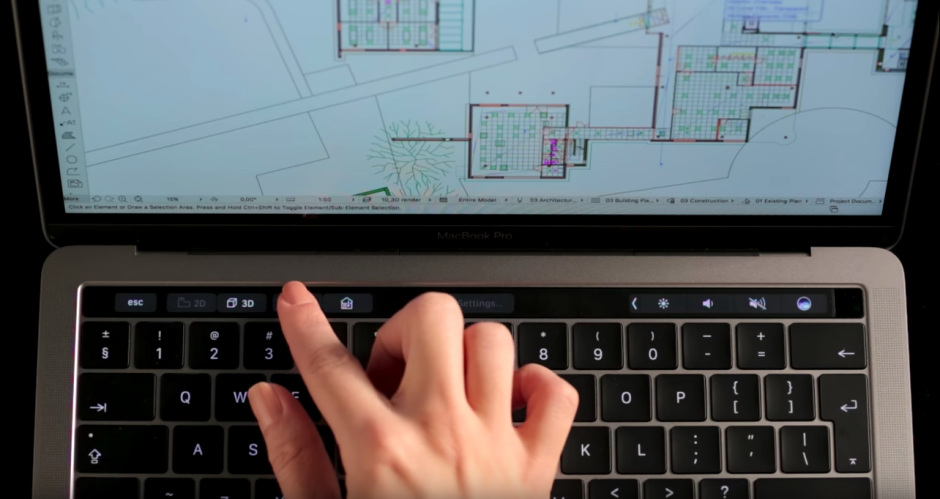

ARCHICAD 21 est la seule solution BIM à supporter la Touch Bar des MacBook Pro, la bande MultiTouch en verre intégrée au clavier qui met instantanément à votre disposition les outils les plus adaptés à vos besoins du moment ‘pour accéder directement aux commandes standards d’ARCHICAD.

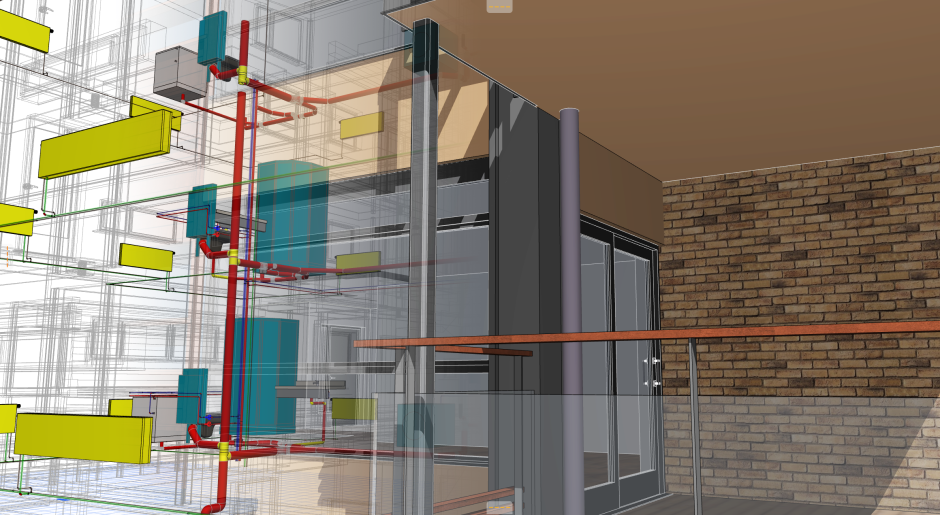

Le contenu du modèle IFC externe créé par des consultants externes - tels que les ingénieurs Structures ou MEP - peut être placé en tant que lien IFC dans les projets ARCHICAD 21 comme contenu de référence protégé. La mise à jour de ces modules IFC est simple, ce qui garantit une collaboration rationnelle avec les ingénieurs lors des échanges aller-retour des fichiers.
Alors que les versions précédentes d'ARCHICAD contenaient un jeu fixe de classifications d’éléments, ARCHICAD 21 introduit une méthode souple pour la classification des éléments, en conformité avec une norme nationale ou un standard défini par votre société. Elle permet d'associer les Propriétés ARCHICAD à n'importe quel élément de construction ou zone, quelle que soit la classification d’éléments.
Lorsque vous définissez le contenu du modèle IFC en tant qu’article de publication, chaque article peut utiliser les réglages du Traducteur IFC nécessaires à l’export souhaité. Vous pouvez modifier les réglages de contenu des éléments et les paramètres de visibilité (combinaison de calques, affichage des structures et substitutions graphiques) et affiner les correspondances de propriété et de classification ainsi que les paramètres de conversion de la géométrie.
Avec l'évolution du BIM en tant que flux de travail de facto, les architectes reçoivent de plus en plus d'informations de consultants dans un format BIM. Afin de les aider à remplir leur rôle de coordinateur principal du modèle, la Détection de Collision leur permet de comparer deux groupes d'éléments grâce à des jeux de critères définis par l'utilisateur.

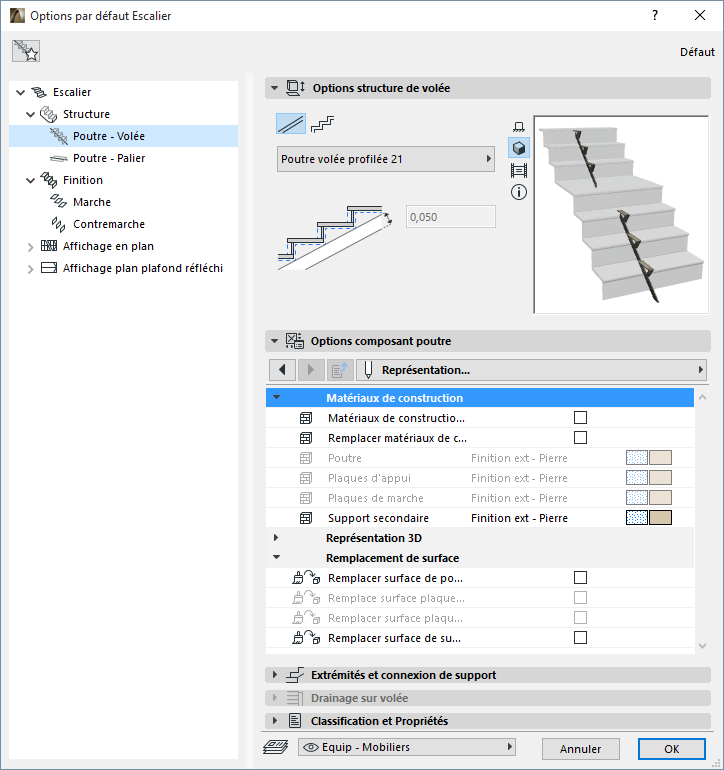

Les attributs Matériaux de construction et Profils personnalisés peuvent désormais être utilisés dans les éléments GDL. Ainsi, dans les éléments de bibliothèque où ces paramètres sont disponibles, les utilisateurs peuvent assigner des attributs Matériaux de construction et/ou Profil au lieu d'une simple combinaison de Surfaces, Remplissages et géométrie prédéfinie. De plus, les quantités des Matériaux de construction comme les types de Profils utilisés peuvent être marqués par des étiquettes et listés dans une nomenclature de ces éléments de bibliothèque.

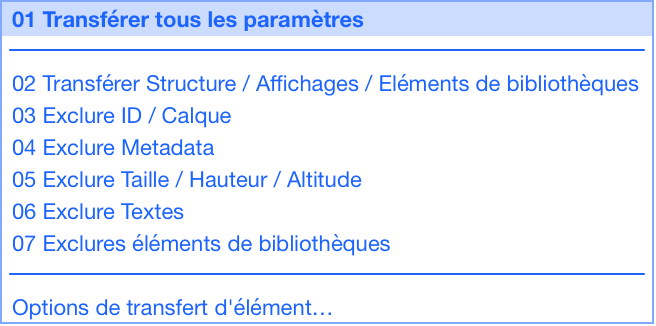

Les nouveaux réglages de transfert d'éléments peuvent être mémorisés dans des jeux. Ils peuvent être, désormais, utilisés non seulement par les Favoris mais également par la fonction de Transfert de paramètres pour la modification sélective de certains paramètres de l'élément, à la volée, pendant l'injection des paramètres ou lors de l’application de favoris

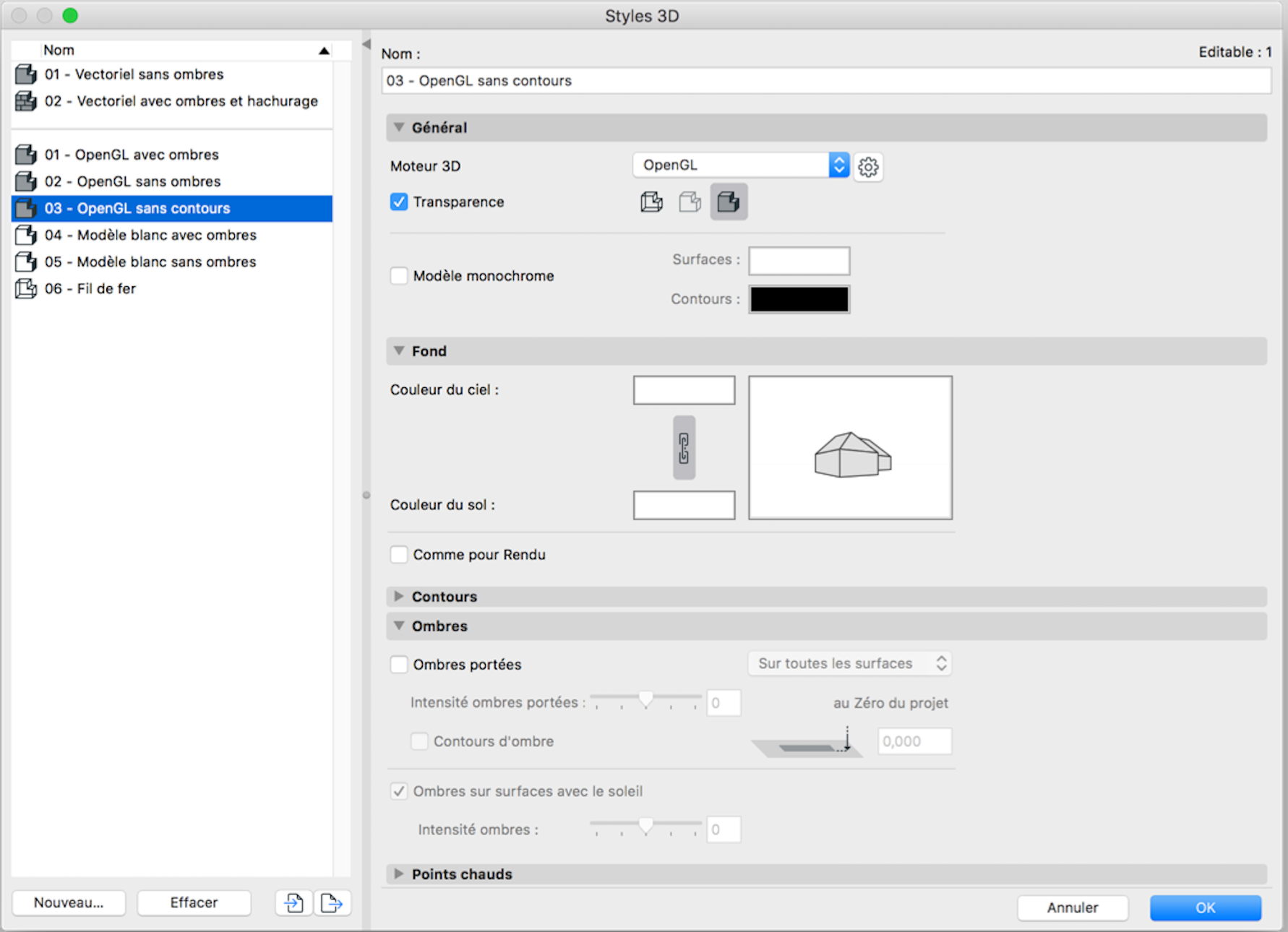

Les nouveaux styles 3D vous permettent d'enregistrer les paramètres de la fenêtre 3D et de les inclure dans vos vues. Le changement de Styles 3D sera automatiquement appliqué à toutes les vues qui les utilisent.

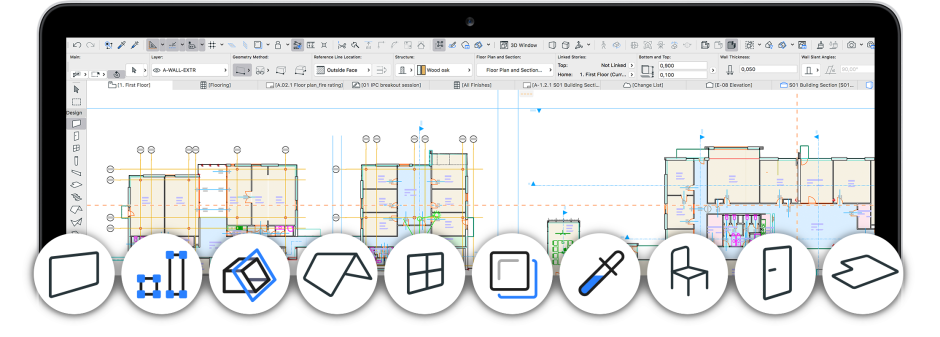

Initialement conçu par et pour des architectes, avec un design épuré, ARCHICAD satisfait aux exigences de fluidité, d’agilité et de vitesse des technologies les plus avancées : optimisation de la zone de travail, menus, outils, navigateur, icônes, barre d’outils… toute l’interface a été repensée dans une approche « Flat Design », proche de celle des applications mobiles qui vous sont familières.

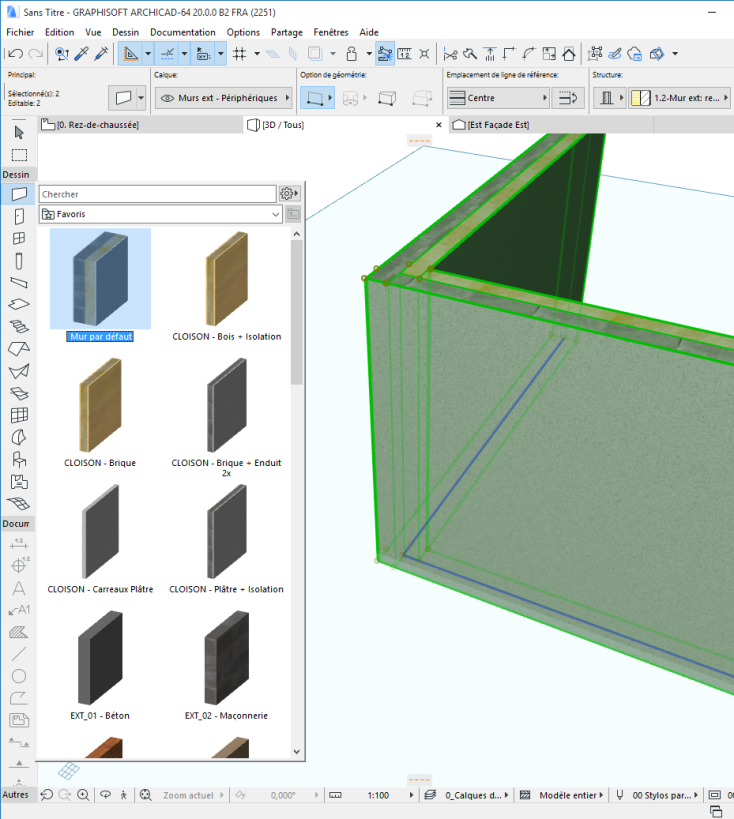

Les Favoris Graphiques accélèrent le travail quotidien de conception grâce à un retour visuel sur les réglages des éléments sauvegardés avec aperçus 2D ou 3D en couleur, générés automatiquement et disponibles pour chaque outil.
Un modèle ARCHICAD peut être décrit comme une base de données BIM centrale qui rassemble toutes les données du projet et les rend accessibles à tous ses acteurs. ARCHICAD 20 a introduit les Propriétés d’Elément ARCHICAD, une technologie de base de la future gestion de données BIM dans l'environnement ARCHICAD.
Cette fonction vous permet d’afficher les éléments dans n'importe quelle Vue Modèle selon une définition graphique personnalisée, afin de communiquer facilement le projet à tous les intervenants. En utilisant les substitutions graphiques pour créer des dessins thématiques de manière semi-automatique, vous n'avez plus besoin de consacrer un temps précieux aux modifications supplémentaires de vos rendus 2D ou à des dessins de présentation figés. Profitez des avantages du contenu associatif 3D / BIM !Vous pouvez également partager des vues possédant les mêmes substitutions graphiques avec un consultant qui utilise une application différente par l'export des éléments avec leurs couleurs réelles en tant que modèle IFC.

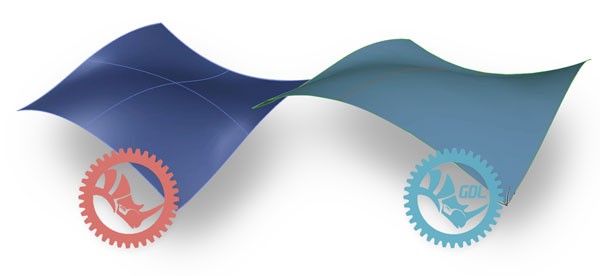

Une définition des NURBS a été introduite dans le langage GDL : les modèles complexes créés dans Rhino en tant que NURBS et importés dans ARCHICAD en tant qu'objets GDL peuvent désormais être ajustés à l’aide d’un jeu de paramètres GDL. Ce développement améliore l'affichage des géométries NURBS importées dans ARCHICAD, où les modèles sont naturellement segmentés. Vous pouvez mieux contrôler la représentation de chaque objet importé, en fonction de son utilisation dans votre maquette.

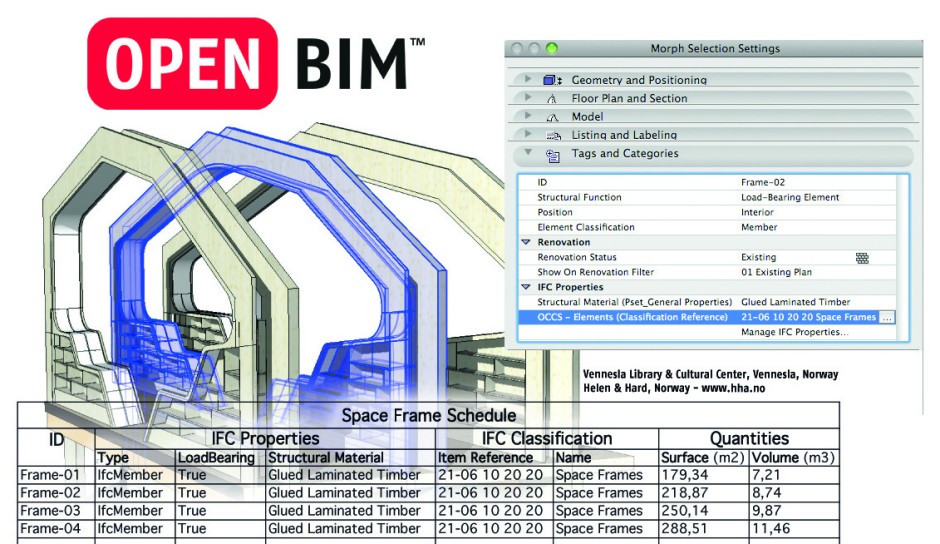

ARCHICAD gère l'import et l'export des définitions de Vue Modèle, développées pour les flux de travail en mode d'échange 3D multidisciplinaires. La plus récente définition de Vue Modèle IFC4 introduit deux méthodes distinctes pour la coordination entre les différentes disciplines : la Vue de Référence IFC4 et la Vue de Transfert de Conception IFC4.

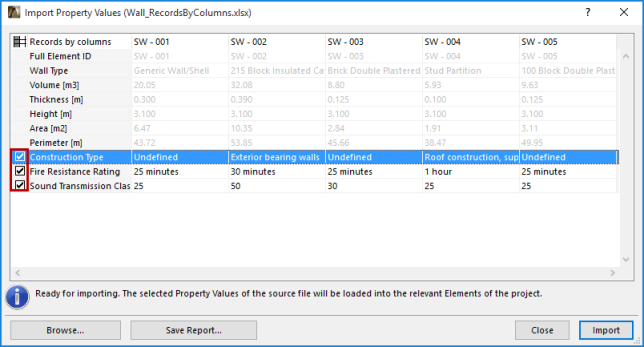

Cette fonction semi-automatique et simple permet d’importer des données d'une feuille de calcul Excel dans les champs de valeurs de propriétés ARCHICAD correspondants. S’en est fini de cette tâche fastidieuse et cause d’erreurs de saisie manuelle de données de consultants extérieurs, comme les économistes de la construction, qui contribuent au projet par l'ajout de données spécifiques non graphiques.
ARCHICAD est capable de lire et d'écrire le format de fichier Rhino (3dm) natif, autorisant un flux de travail en "maquette de référence" entre les deux applications. Les fichiers Rhino sont importés comme objets GDL dans la bibliothèque emboîtée d’ARCHICAD. Cette fonctionnalité remplace le plug-in Rhino-GDL Converter utilisé précédemment.
En vue perspective 3D, et dans n'importe quelle position de caméra, vous pouvez à tout moment basculer vers une perspective temporaire à deux points tout en conservant la position d'origine et l'angle de vue. Ce qui a pour conséquence que toutes les arêtes 3D orientées vers le haut se redressent à la verticale dans la projections perspective.

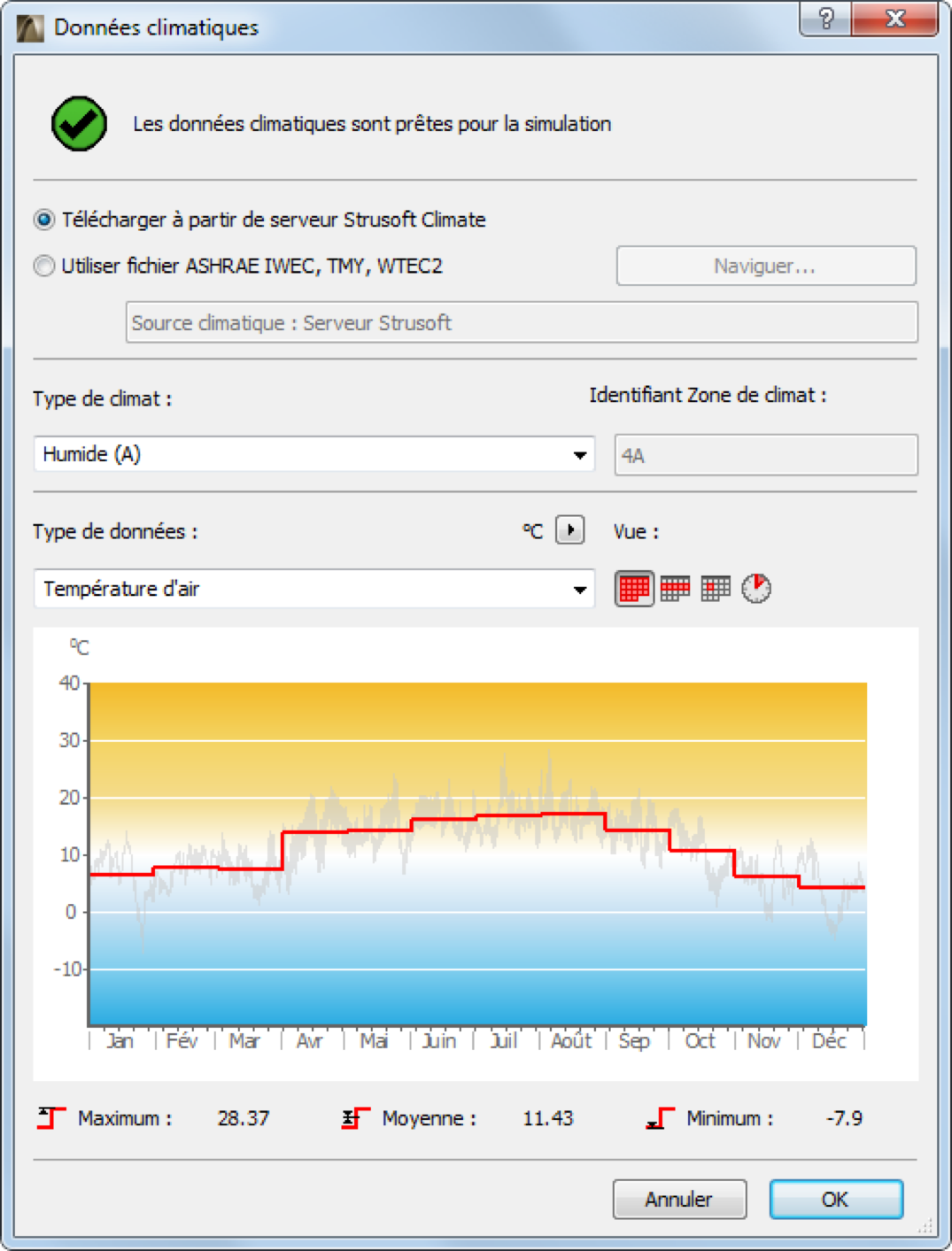

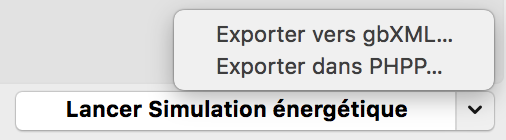

La fonction intégrée d'évaluation énergétique d'ARCHICAD est conçue pour assurer l'interopérabilité avec les applications externes d'analyse de performance des bâtiments. Dans ARCHICAD 21, les options d'export gbXML et PHPP facilitent le transfert des données BIM directement vers les outils d'évaluation de la performance des bâtiments.

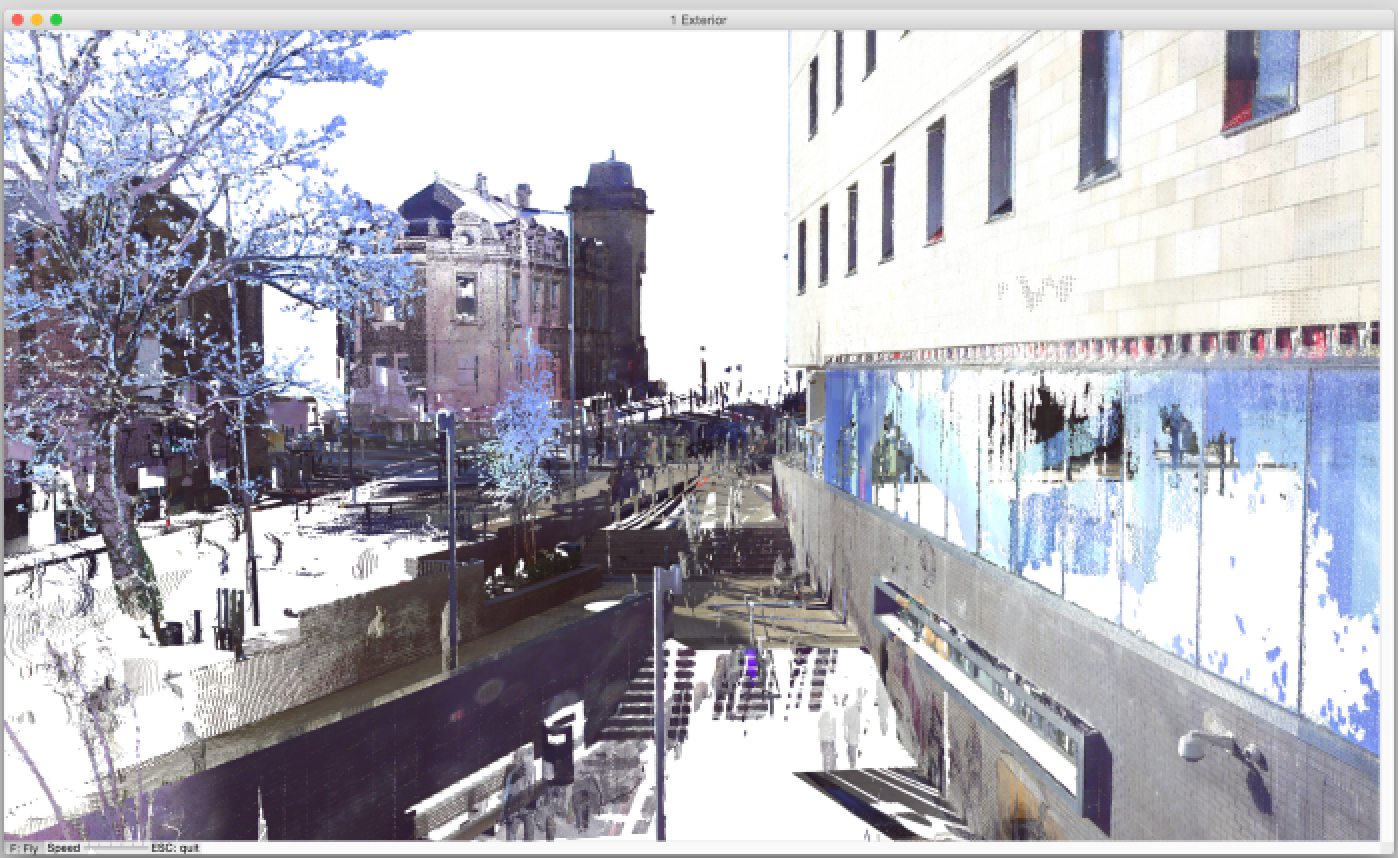

ARCHICAD lit les nuages de points, ce qui permet d'effectuer des relevés de bâtiments plus rapidement et sans erreur grâce à l'utilisation de la toute dernière technologie de relevé laser par scanner 3D. Ainsi, vous pouvez aligner votre conception avec des informations de géométrie 3D générées automatiquement par des nuages de points et 100% précises.

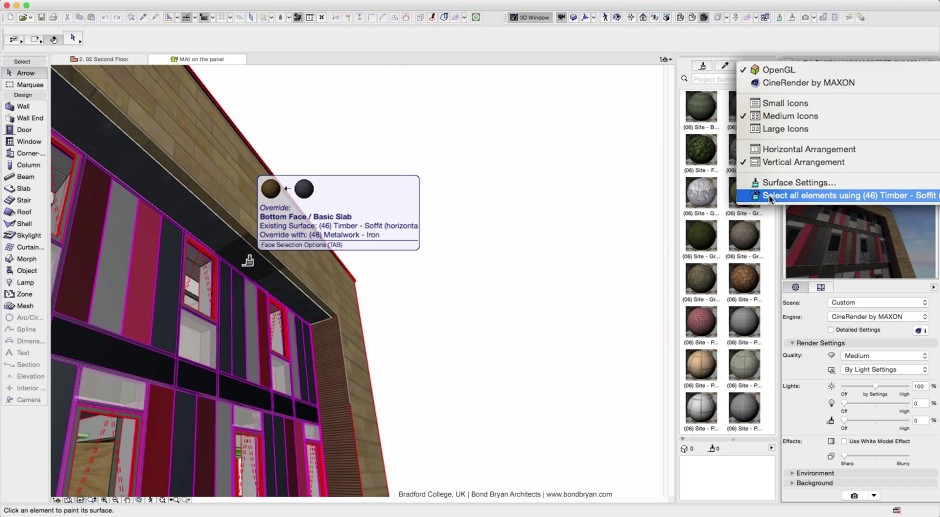

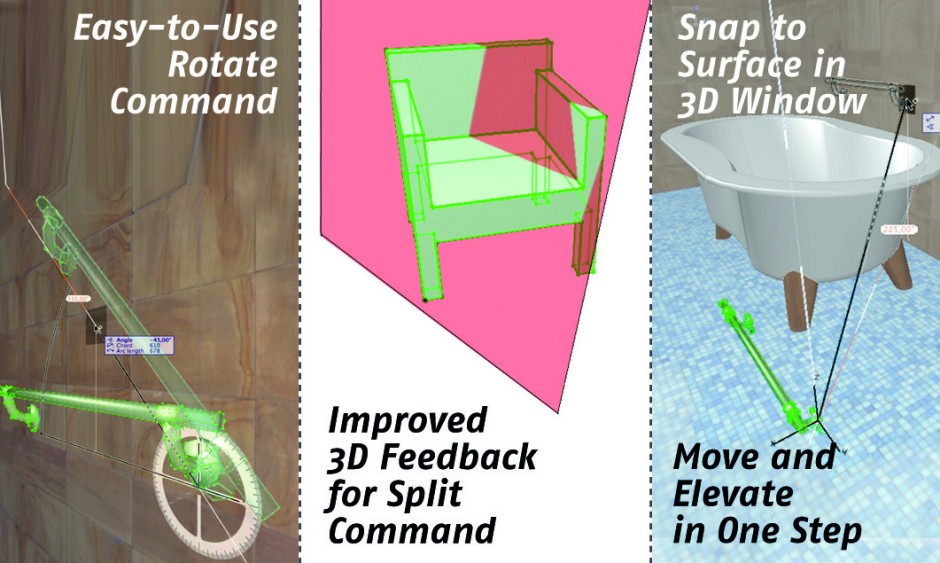

ARCHICAD permet l'édition intuitive en 3D, par glisser-déposer, des surfaces du modèle de bâtiment en offrant un retour visuel instantané. Peindre Surface d'ARCHICAD vous permet de modifier les surfaces des modèles dans la fenêtre 3D d'un simple clic, en utilisant une palette flottante.

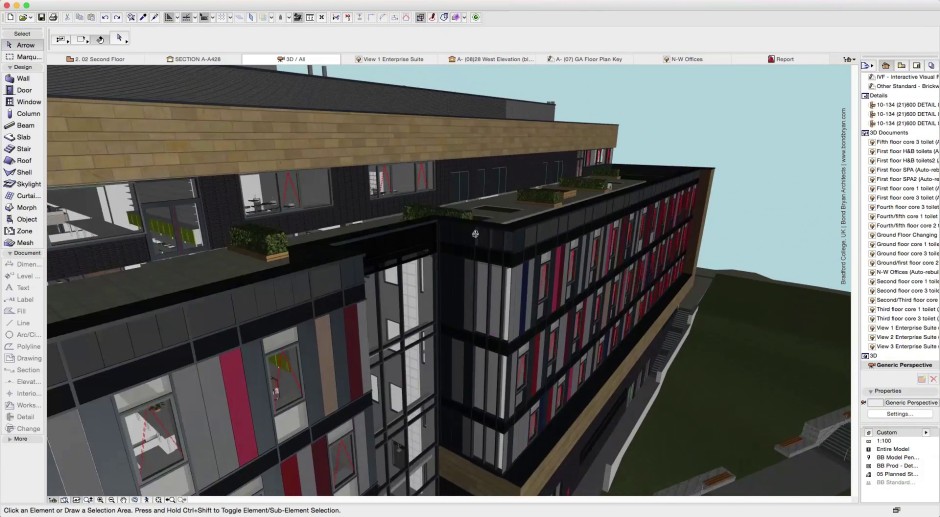

La navigation par onglets, familière du Web, facilite l'accès aux différentes vues et à la supervision des projets BIM. Naviguer d’une fenêtre ouverte à l’ autre est plus facile et plus rapide. La Barre d’onglets – dont la présentation est spécifique au système d’exploitation - met à votre disposition un nombre illimité de fenêtres ouvertes.
ARCHICAD tire parti des capacités inexploitées de votre système en anticipant ce que vous pourriez faire par la suite et en vous préparant à ces actions en arrière-plan. Cette anticipation accroît considérablement la réactivité globale de l'application qui est donc plus agile quels que le type de projet ou sa taille.

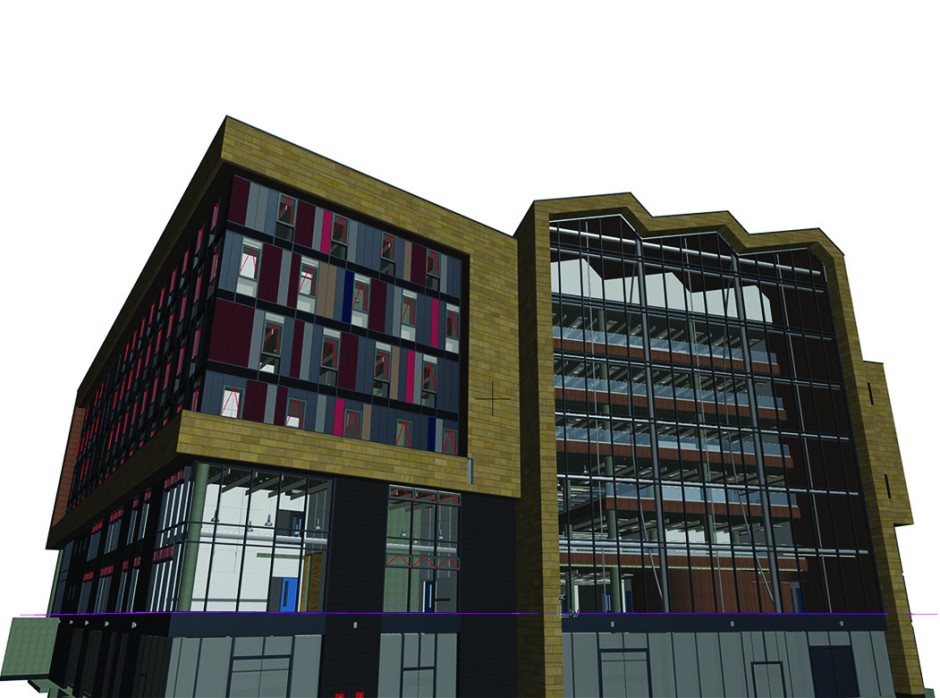

Depuis la version 19, ARCHICAD utilise un moteur OpenGL entièrement optimisé pour une navigation 3D plus fluide et plus rapide, sans scintillement, même avec des modèles extrêmement grands.
Cette fonction a été revue pour mieux s'adapter à votre façon de travailler : en rendant la saisie précise encore plus intuitive. Les lignes directrices (et cercles guides) sont des aides au dessin afin de trouver des points spéciaux, des projections, et assurer une saisie précise dans les fenêtres 2D et 3D. Contrairement aux Guides d'attraction, c’est vous qui placez ces Lignes Guides. Elles sont "permanentes", c'est-à-dire qu'elles restent en place jusqu'à ce que vous les retiriez.

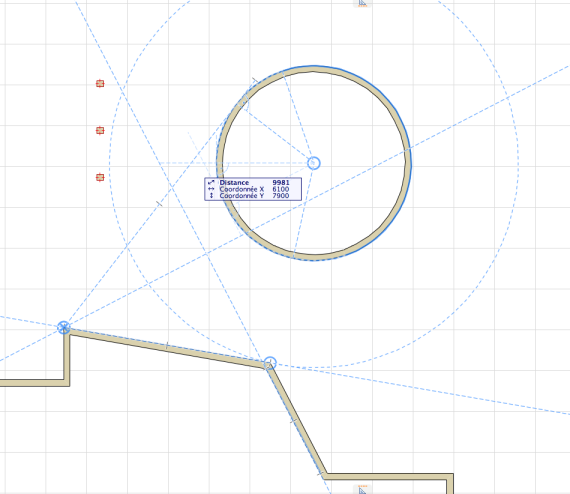

Les Guides d’attraction (lignes ou arcs de cercle) vous aident où et quand vous en avez besoin. Ils vous sont proposés automatiquement pendant la saisie ; vous n’avez pas besoin de cliquer pour les retrouver.

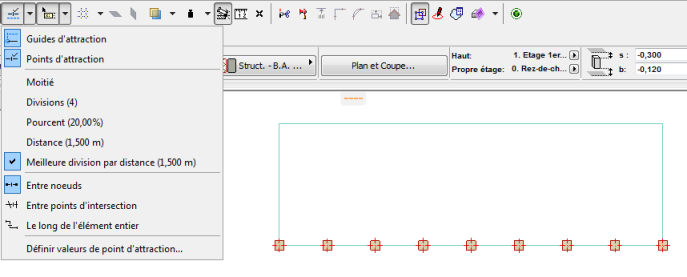

Les Points d’attraction sont des points chauds temporaires qui apparaissent à des intervalles particuliers - que vous définissez - sur les éléments, afin de vous aider à placer et dessiner plus précisément de nouveaux éléments. Grâce à l’option Points d’attraction “Meilleure division par distance”, la division idéale sera calculée automatiquement, générant des parts égales aussi proches que possible de la distance spécifiée.

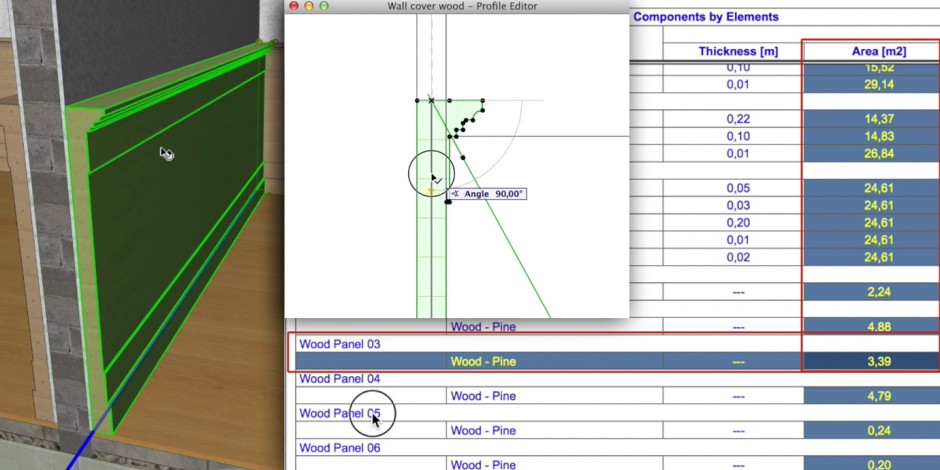

Les Listes de Surfaces sont le troisième type de Listes interactives, à côté des listes d'Eléments et des listes de Composants. Les listes de surfaces vous permettent de quantifier l'aire exposée totale d'une surface (ainsi que ses autres propriétés, par exemple sa couleur ou ses hachures). Vous pouvez définir exactement ce qui compte comme exposé, en fonction de vos paramètres de configuration de Liste de Surfaces.
L'une des fonctionnalités majeures de gestion des données d'ARCHICAD est la mise en correspondance, dans la boîte de dialogue de Configuration du schéma IFC, des propriétés du projet et des quantités avec les Propriétés IFC pour l'export IFC répondant aux différentes exigences des normes de documentation. ARCHICAD 19 vous permet de créer plus rapidement des mappages utilisés par plusieurs objets GDL ou types d'objets.
L'intégration du moteur de rendu CineRender garantit des rendus photoréalistes de haute qualité. Si vous souhaitez représenter le concept de votre projet (ses formes et ses lumières), d’un simple clic, vous obtenez une maquette blanche.
Tout au long d’un projet ARCHICAD, vous allez probablement éditer de nombreux jeux de mises en page à des moments différents. La gestion des révisions vous aide à suivre les changements, les révisions de mise en page et résoudre les problèmes. Le Gestionnaire des révisions est intégré à l'ensemble du flux de travail BIM, 2D, 3D ou tout autre type hybride.
BIMcloud est une solution de collaboration complète basée sur le cloud pour le déploiement sur site, soit en tant que solution cloud privée soit dans le Cloud public en tant que service Cloud. De par sa conception, BIMcloud est adapté aux exigences les plus exigeantes en matière de flux de travail et de sécurité de niveau professionnel pour fournir une solution adaptée aux sociétés dans lesquelles la collaboration est un élément essentiel de la conduite des affaires quotidiennes.

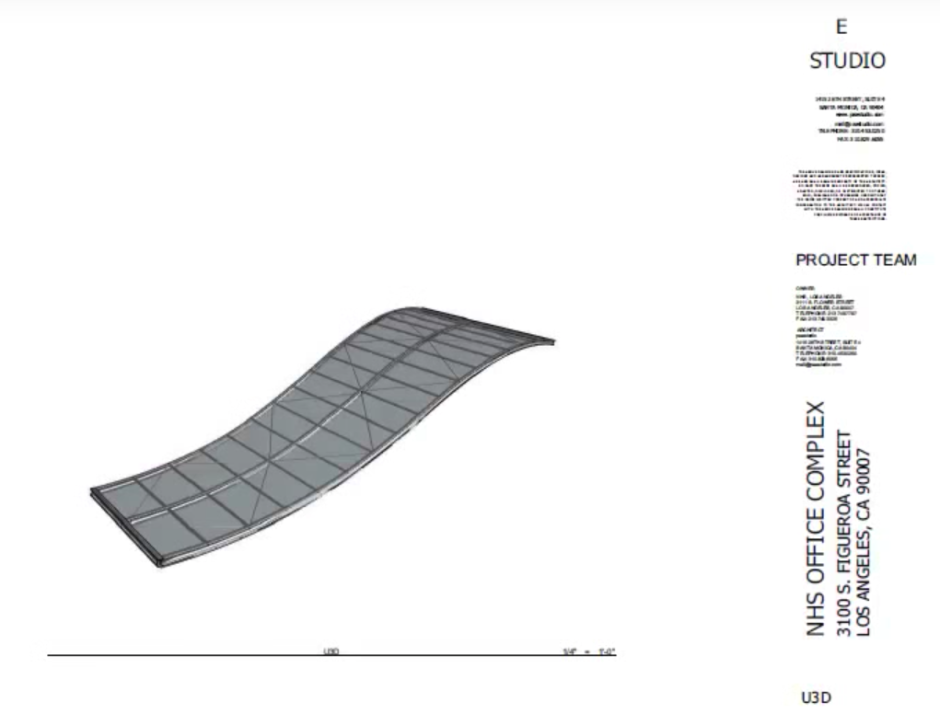

U3D ("Universal 3D") est un format de fichier de données 3D, tridimensionnel normalisé, qui a pour but de faciliter l'échange de données 3D entre les différents types de programmes. Adobe Acrobat supporte ce format depuis sa version 7.0 ; ainsi, dans un document PDF, les modèles 3D peuvent être représentés non seulement sous forme d'images statiques mais aussi d'objets 3D réels. Vous pouvez naviguer dans le modèle, définir les options de vue et enregistrer des vues prédéfinies.

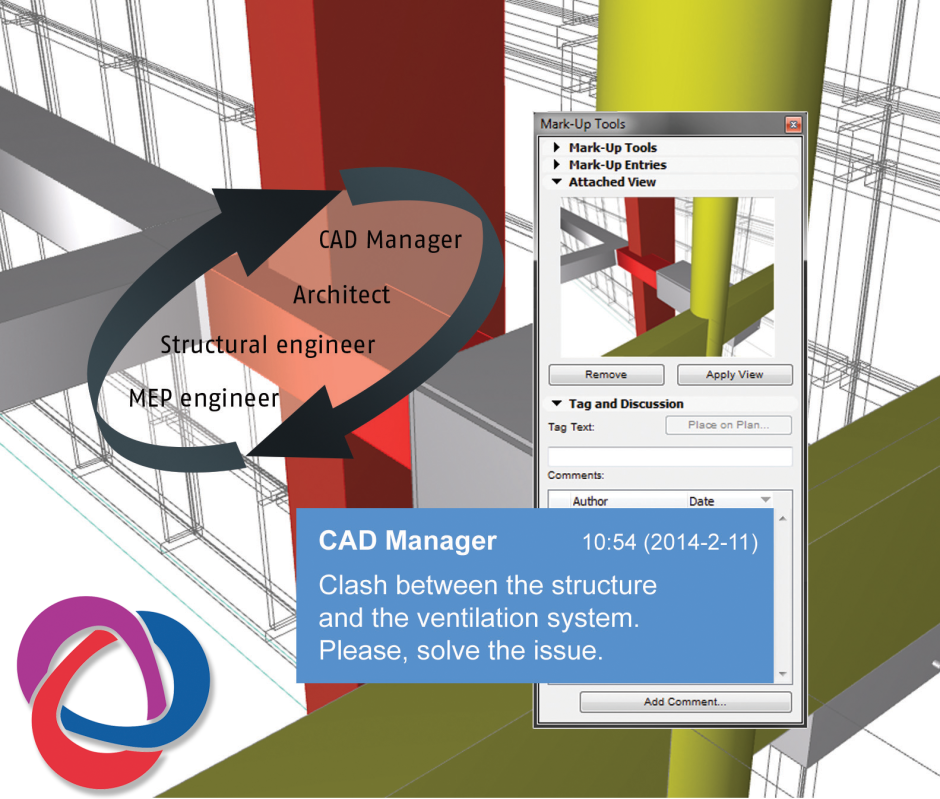

ARCHICAD intègre le format BCF (BIM Coordination Format) qui assure une très bonne coordination avec les ingénieurs, les consultants et toutes les parties prenantes chargées de la coordination du projet. Ce format de fichier ouvert permet d’ajouter commentaires, copies d’écran, positions de caméra et plans de coupe 3D aux modèles IFC (exemple : détection de collision). ARCHICAD intègre nativement l'information BCF dans le modèle BIM sous forme d’Articles d’Annotation.
Conformément aux exigences standards, ARCHICAD prend en charge une large gamme de types de données IFC : types d'assignations IFC (exemple : IFC System) avec une hiérarchie multi-niveaux, tous les produits type IFC (exemple : IFC Column Type, IFC Wall Type, IFC Window Style), les entités IFC Space, les quantités de base personnalisées, etc. Bien entendu, toute la gestion des données IFC se fait avec une nouvelle interface conviviale.
Avec ARCHICAD, le flux de travail est fluide et l'échange de données PDF amélioré grâce à l’introduction de l'intelligence et de la hiérarchie des données BIM dans le format standard PDF. La prise en charge du format d'archive PDF-A, la conversion des attributs, la gestion avancée des calques et des éléments de dessin font du PDF un vrai format de données collaboratif.

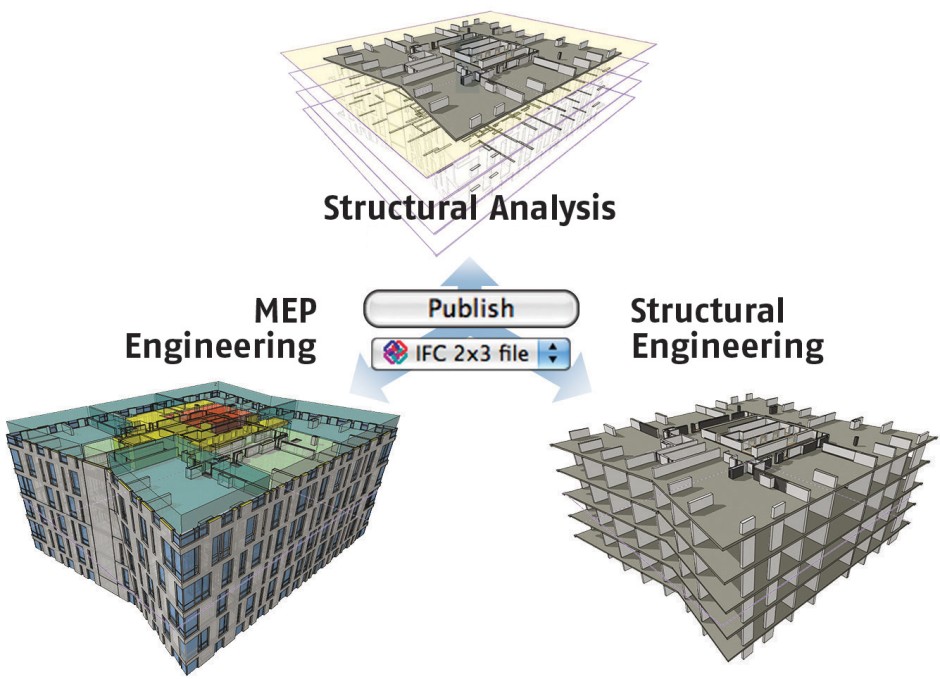

Avec les développements IFC de sa version 18, ARCHICAD est devenu le premier logiciel d'architecture certifié IFC 2×3 Coordination View 2.0., à la fois à l'import et à l’export.

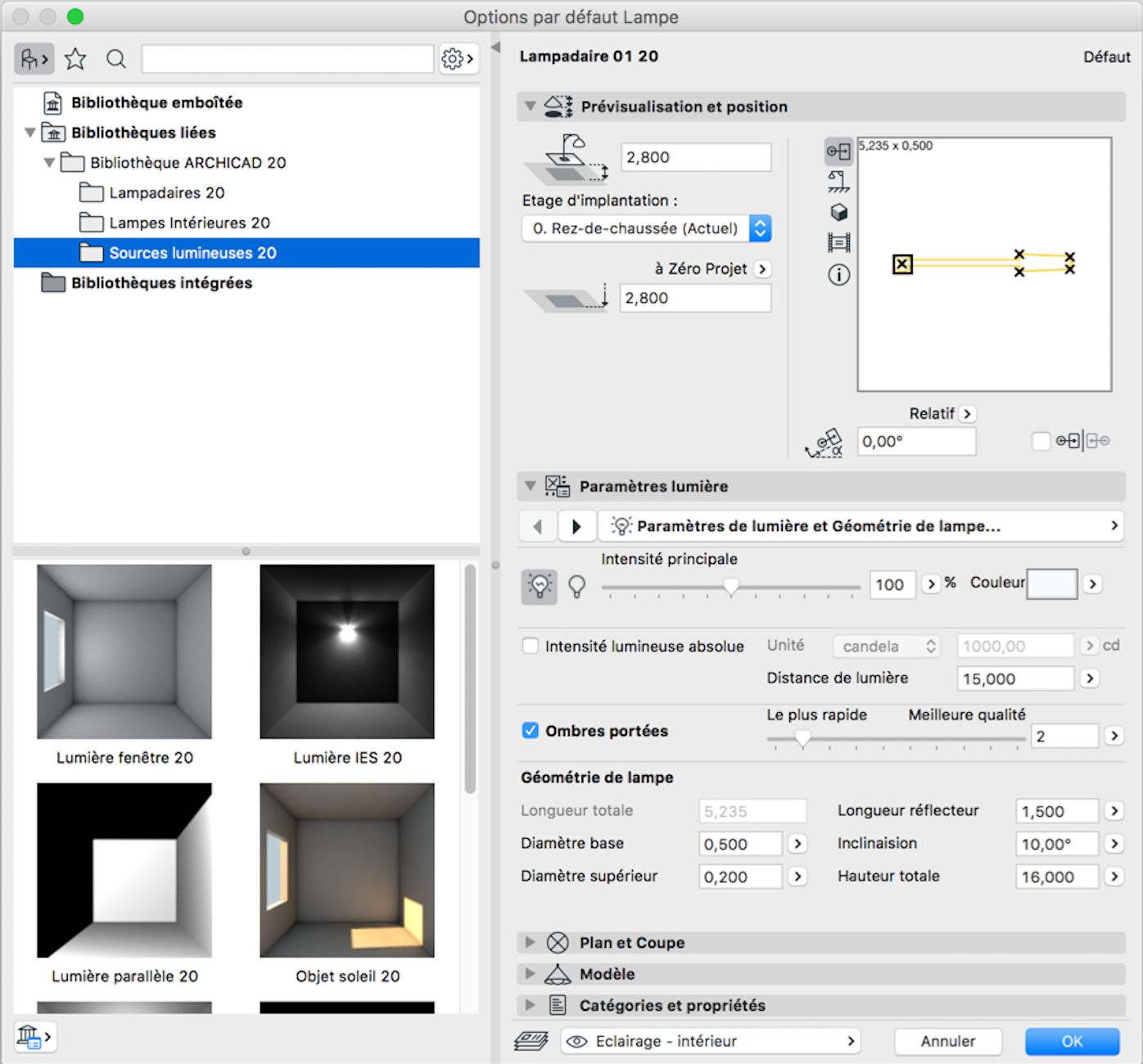

ARCHICAD est doté d’objets Lampe enrichis de lumière parallèle, lumière de zone et de sources lumineuses de fenêtre. Le format standard IES Light peut également être affecté aux objets Lampes ARCHICAD, garantissant ainsi une distribution photométrique de l'éclairage, spécifique à chaque fabricant. Les lumières générales comprennent des effets spéciaux tels que la lumière visible et les paramètres de bruit.

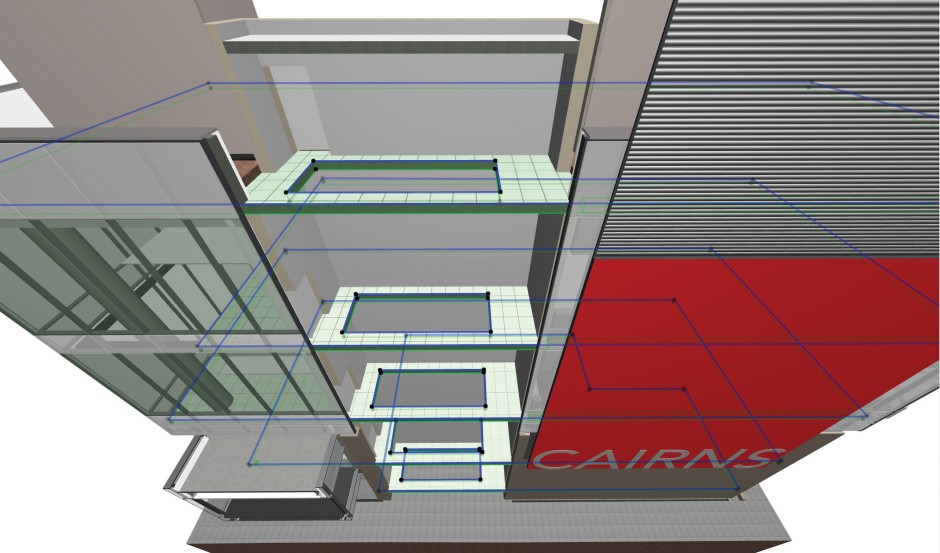

Les contraintes intelligentes Verticales de Modèle fonctionnent comme pensent les architectes. La possibilité de lier des éléments aux étages proches procure aux architectes vitesse et pouvoir de modifier la hauteur du bâtiment, la hauteur d'un ou de plusieurs étages, sans jamais avoir à s'inquiéter des incohérences. Les murs, poteaux et les zones peuvent tous suivre ces changements de hauteur de plancher.
Cette fonctionnalité, l’une des révélations majeures d’ARCHICAD 17, est effective sur les plans, comme sur les coupes ou sur les vues 3D. Grâce à une gestion très aboutie des matériaux du projet BIM, vous affichez les détails des intersections et jonctions avec une extrême précision jusqu’au 1/50. Vos calculs de quantités sont encore plus rigoureux, et la documentation générale de votre projet encore plus précise.

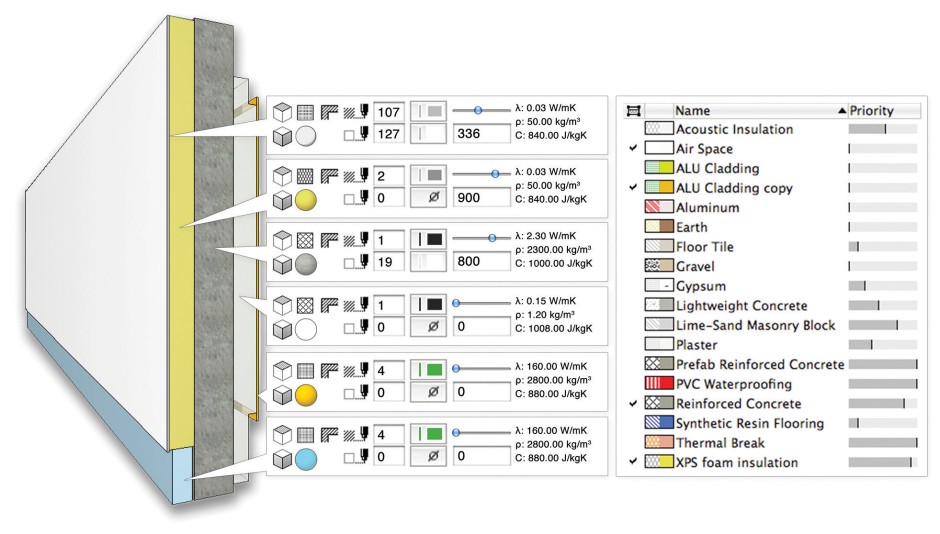

L'utilisation adaptée et cohérente des matériaux de construction est cruciale, non seulement lors de l'élaboration des jeux de documentation en phase d’exécution, mais aussi lors de la création des rapports d'analyse énergétique du bâtiment. Les nouveaux matériaux de construction intelligents assurent une juste représentation graphique des matériaux dans les coupes, des surfaces des éléments en vue 3D ainsi que des propriétés thermiques tout au long des évaluations énergétiques du bâtiment.

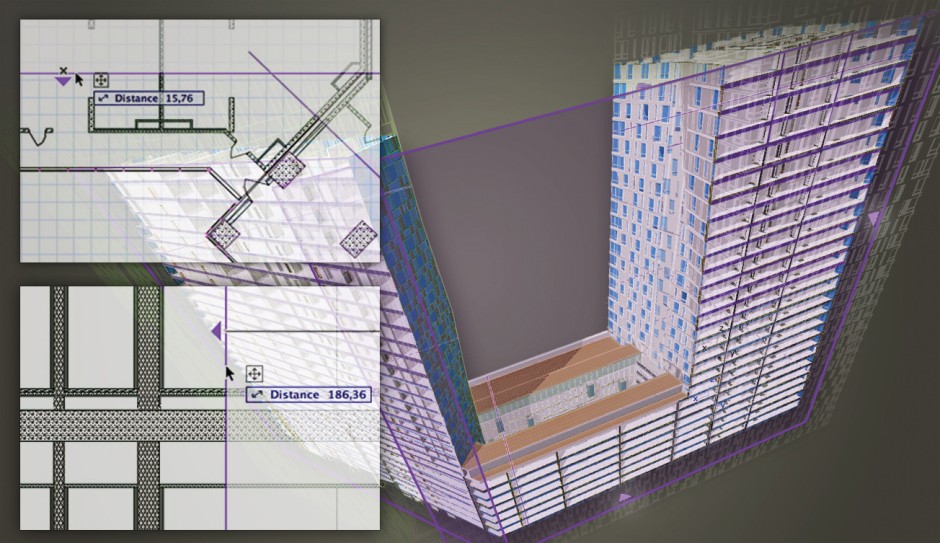

Dans la fenêtre 3D, vous pouvez définir des coupes 3D du modèle graphique en utilisant un ou plusieurs plans de coupe, n’importe où. Parce que seules les parties pertinentes du bâtiment s’affichent en vue 3D, les processus d'édition 3D la visualisation de grandes maquettes complexes sont considérablement optimisés.

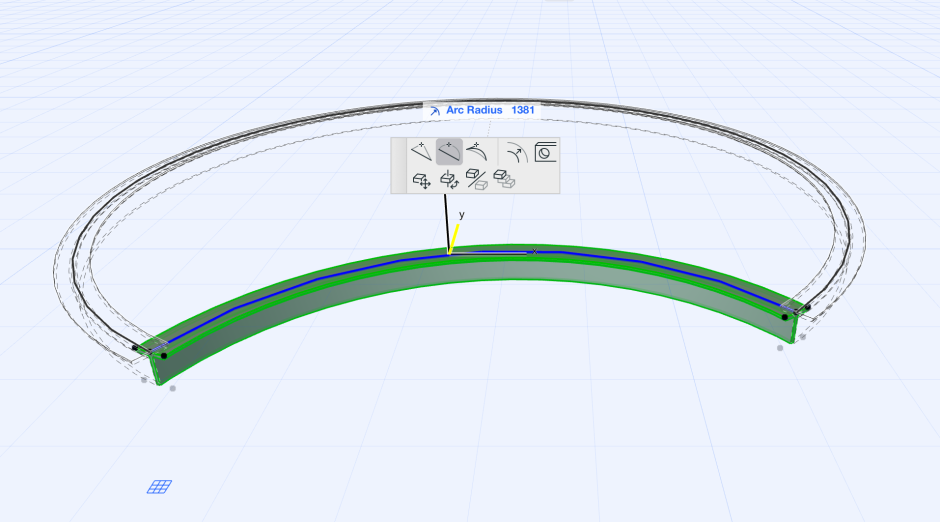

Utilisez l'outil Poutre courbe pour créer des poutres incurvées dans le plan horizontal. Ceci permet aux poutres de servir de structure le long des murs courbes. Ces intersections murs/poutres sont automatiquement affichées correctement dans les Coupes ; aucune opération sur les éléments solides n'est nécessaire pour les représenter.

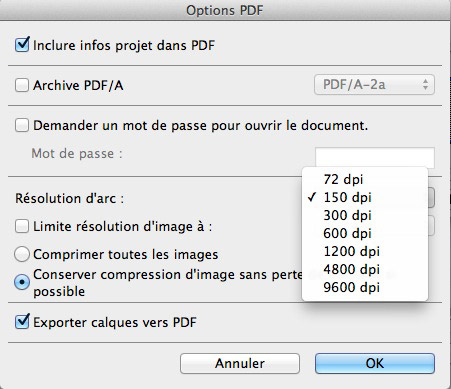

Le format de fichier PDF/A, standard pour l'archivage de la documentation des projets, est pris en charge nativement dans ARCHICAD. Les documents PDF/A peuvent être publiés d'un simple clic depuis le navigateur sans avoir besoin de recourir à des applications externes

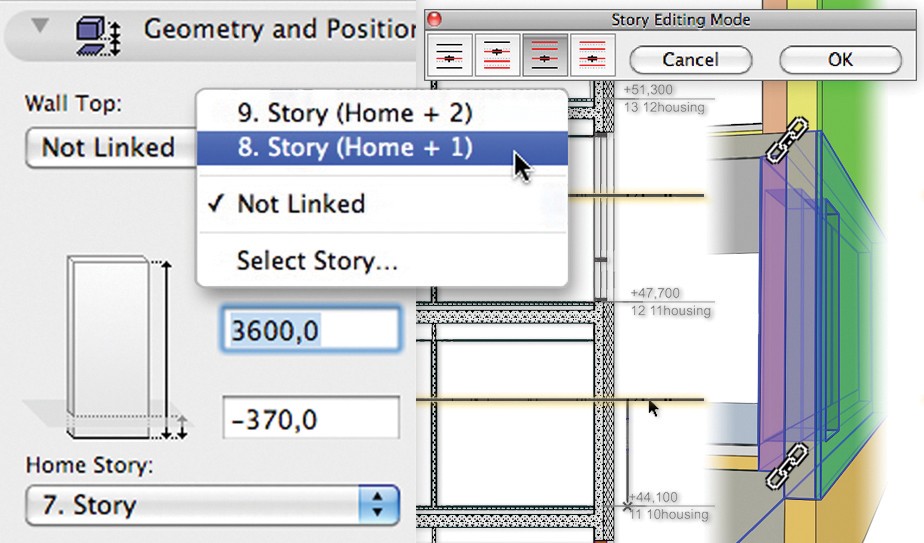

La hauteur des murs, poteaux et zones peut être liée à un étage donné du projet. Si la hauteur de l'étage change, la hauteur de tous les éléments liés sera automatiquement mise à jour. Vous aurez toujours la possibilité d'attribuer des hauteurs fixes aux éléments et de définir la hauteur d'élévation de base à un niveau de référence donné. Cela vous garantit de toujours garder la maîtrise totale de votre projet.
ARCHICAD 17 a franchi un nouveau cap dans le traitement multi-cœurs du modèle 3D et des éléments de bibliothèque : les opérations en tâche de fond, une première, permettent de créer et de manipuler des modèles complexes de grande taille et de générer plus rapidement des détails complexes.
ARCHICAD comprend une licence fonctionnelle de BIMx (application mobile dédiée smartphones et tablettes) ainsi qu’un compte professionnel d’accès au service de partage de modèles intégrés dans le Cloud, ce qui vous permet d'explorer, de communiquer et de partager des projets BIMx comme jamais auparavant.

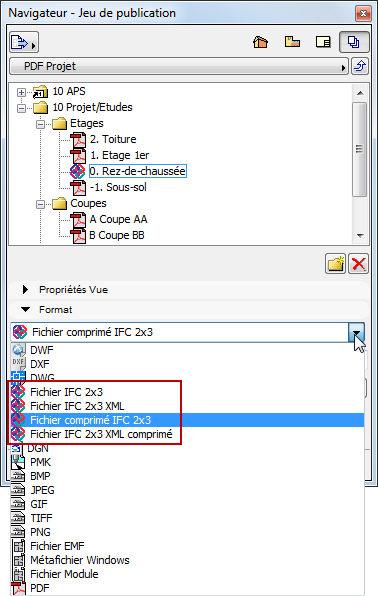

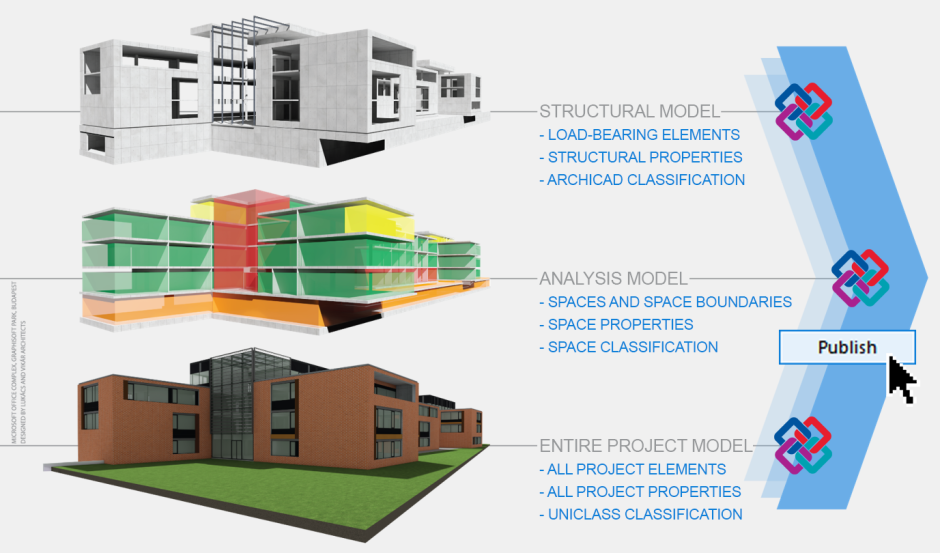

Les Vues peuvent être publiées dans tous les formats IFC. Pour chaque article de Publication, vous pouvez modifier le Traducteur, de sorte que les modèles IFC avec des contenus différents soient exportés en un seul clic vers les différents métiers des intervenants du projet BIM.

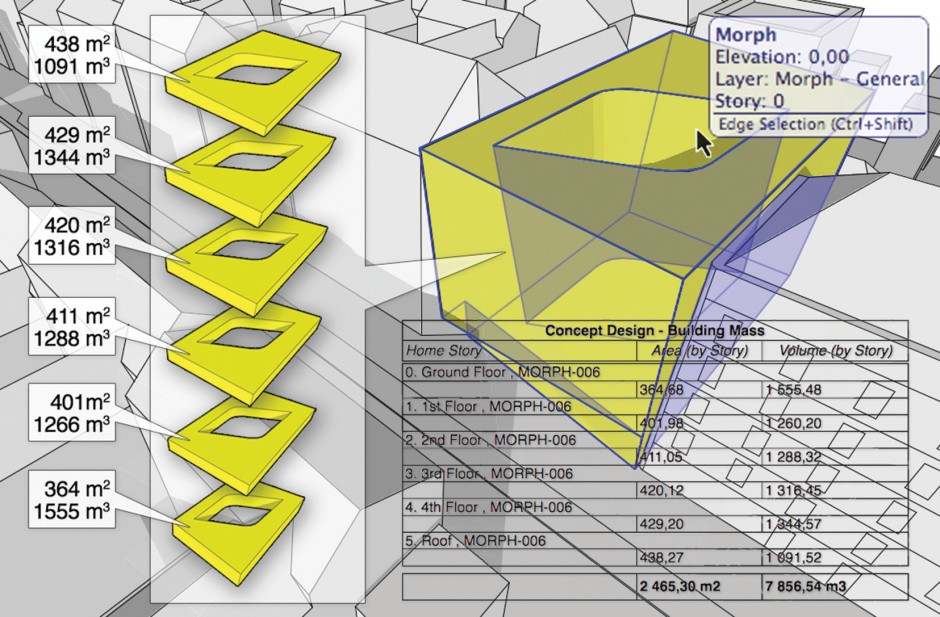

ARCHICAD 17 introduit des fonctionnalités de quantification des Formes pour enrichir la phase conceptuelle et la modélisation par volumes. Vous pouvez quantifier le volume et la surface des Formes, séparément par étage. Ces données vous sont précieuses à l'étape conceptuelle du projet.
Utilisez l'outil Forme pour créer des éléments de forme libre dans ARCHICAD, sans avoir besoin d’importer des formes spéciales d'autres logiciels. L'outil Forme est entièrement intégré à ARCHICAD et fonctionne avec une logique et une interface familières. Les éléments Forme peuvent être créés à partir de zéro, simplement en dessinant un polygone 3D ou en convertissant n'importe quel élément ARCHICAD BIM existant.
ARCHICAD 16 a fondamentalement changé les possibilités de l'utilisateur moyen d'obtenir des composants BIM personnalisés pour ses projets ARCHICAD. Les capacités de modélisation d'ARCHICAD, connectées à une base de données de composants BIM dans le Cloud, vous permettent de créer, rechercher, téléverser et télécharger les composants BIM personnalisés de votre choix. Le portail Web, entièrement intégré, fait du partage des composants BIM une fonction essentielle de la communauté.
ARCHICAD offre le meilleur flux de travail intégré BIM pour la conception durable directement prêt à l'emploi : inutile d’investir dans une solution tierce pour commencer à évaluer vos idées conceptuelles ! ARCHICAD transforme le modèle architectural du bâtiment directement en un modèle énergétique du bâtiment, en utilisant une fonction d'analyse automatique de la géométrie du modèle à la pointe de la technologie.
La technologie Estimation Energétique intégrée vous permet d'effectuer des évaluations énergétiques fiables et dynamiques de votre modèle BIM au sein d'ARCHICAD : elle s'appuie principalement sur l'analyse géométrique BIM et sur des données météorologiques précises en ligne suivant un pas horaire, selon la localisation du bâtiment.
ARCHICAD 16 a été la première version d’ARCHICAD à supporter la Vue de Coordination IFC 2x3 2.0, qui était, alors, la vue du format IFC la plus pratiquée.
L’objectif de "définition de vue" est de fournir un format de coordination entre les différents métiers, comme l'Architecture, la Structure et le MEP, pendant la phase de conception d'un projet. En prenant en charge les types de données IFC tels que Classification Reference, Space Occupant et Actor, l'export IFC peut se conformer à d'autres définitions de vue de modèle IFC.

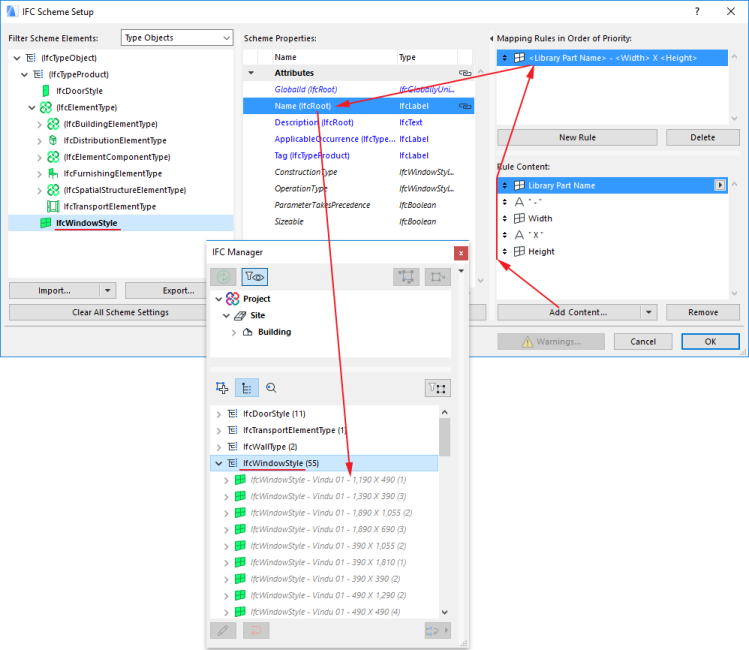

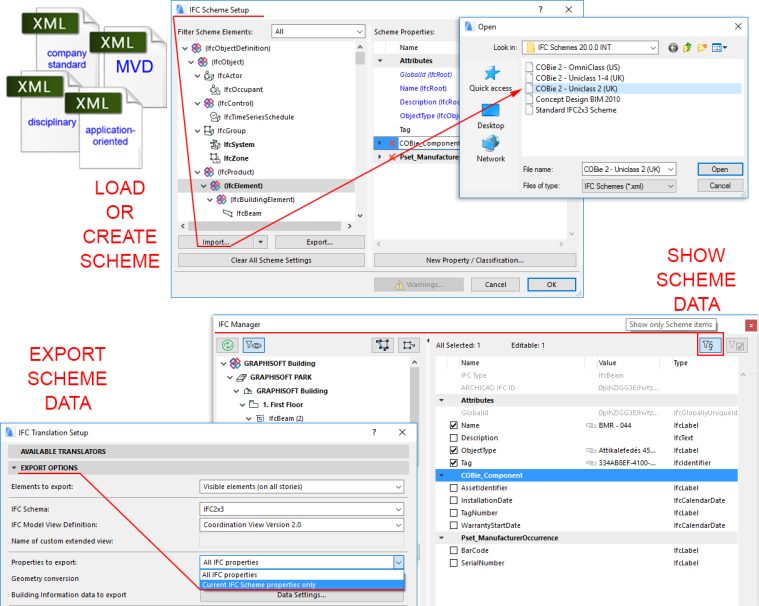

En plus de la gestion des données IFC, vous pouvez utiliser des schémas pour affecter des règles aux données IFC et ainsi mettre en correspondance les valeurs de propriétés, de paramètres et de quantités ARCHICAD avec les valeurs de données IFC. Les règles de mappage sont également stockées dans les fichiers.xml de la configuration.

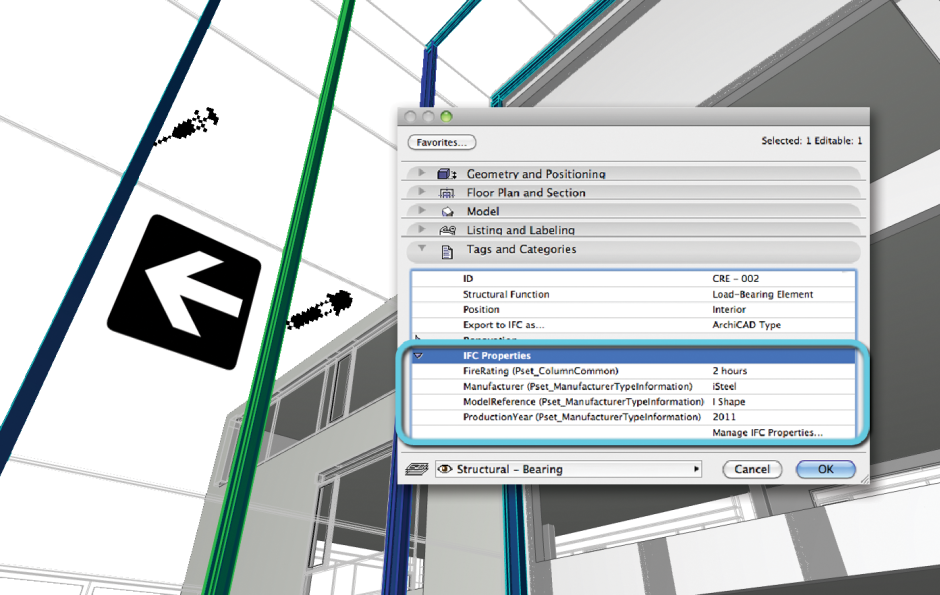

Etant donné que les propriétés IFC sont des propriétés natives d'ARCHICAD, tous les flux d'édition ARCHICAD bien connus peuvent être utilisés : recherchez-les à l'aide de «Chercher & Sélectionner», listez-les dans les «Nomenclatures interactives d’Eléments», assignez-les en un clic à n'importe quel élément, ou filtrez l’affichage des données grâce au Gestionnaire IFC.

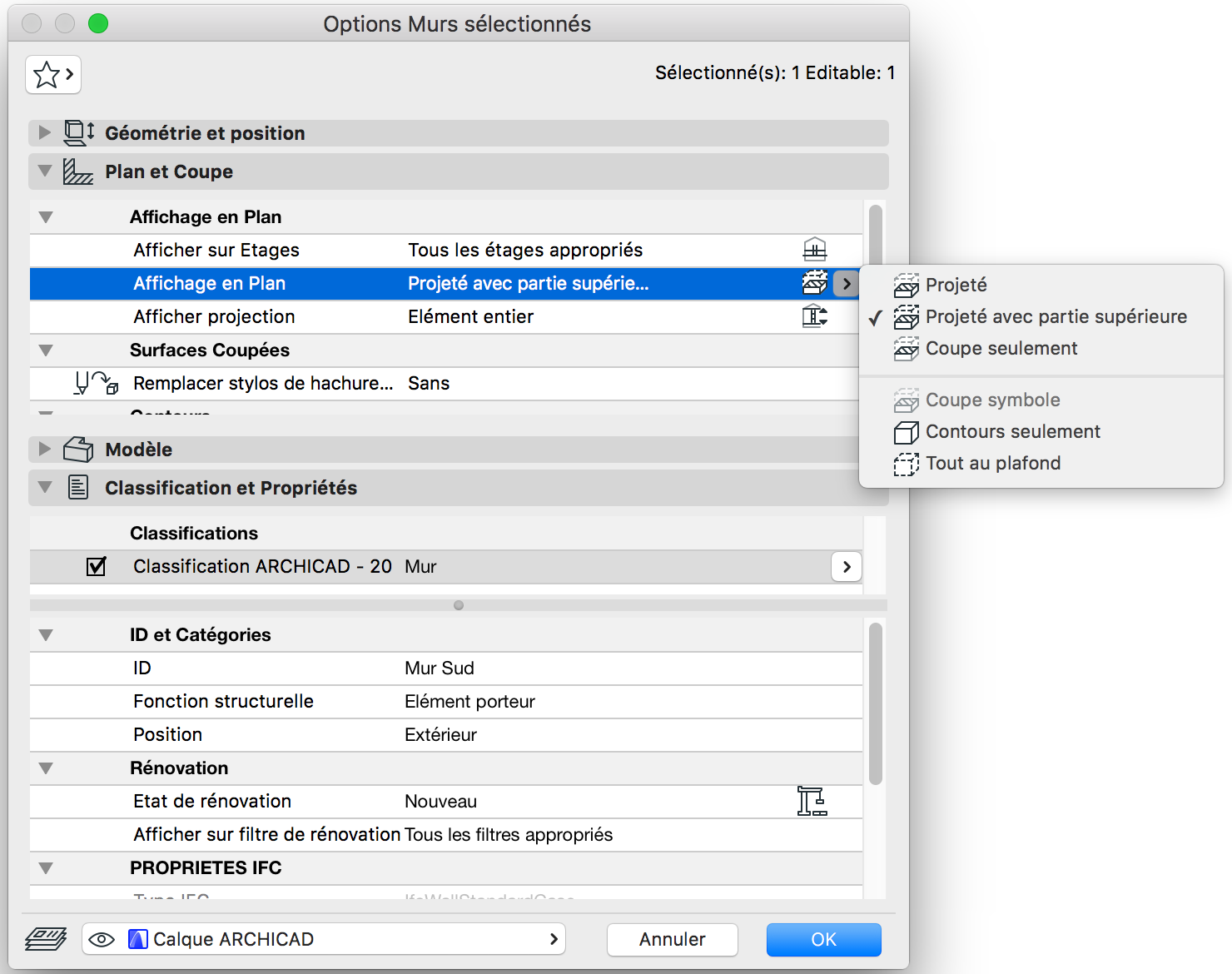

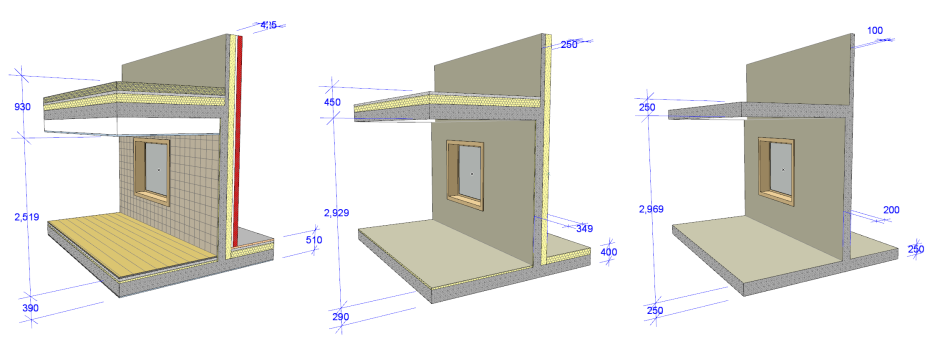

ARCHICAD 16 a été la première version à offrir l'option d’affichage différencié selon les étages pour plusieurs éléments de bibliothèque.
Les améliorations pratiques apportées à l'édition 3D éliminent les approximations lors de la modélisation 3D. Placez tout nouvel objet sur un point, une surface ou une arête en un clic, ou déplacez et élevez des éléments à l'aide de la commande «glisser» qui vous est familière et vous gagnez en temps d'édition 3D.
Les structures Coques aident à concevoir un large choix de formes architecturales, dont des géométries par révolution, par extrusion ou selon une règle. La Coque est un élément BIM à part entière qui s'intègre organiquement dans le flux de travail de conception et de documentation avec des fonctionnalités comme les ouvertures polygonales sur n'importe quelle surface, l'édition de profils en place ou encore des opérations d'éléments solides correctement projetées sur les plans d’étage.

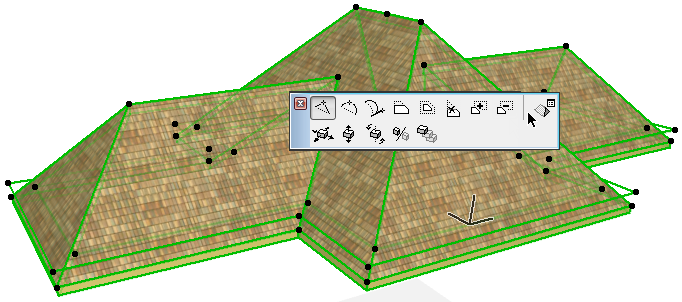

Les toitures à plusieurs plans permettent de modéliser n'importe quelle structure de toit conventionnelle en quelques clics. Le toit multiplans est un élément unique malgré ses multiples plans : lorsque vous éditez un plan, les autres sont automatiquement ajustés à la nouvelle géométrie. Si nécessaire, vous pouvez éditer chaque plan séparément.

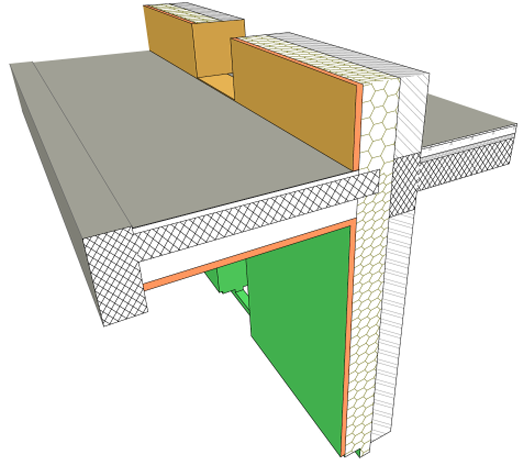

ARCHICAD offre des connexions automatiques entre les structures et les éléments du bâtiment, là où une telle connexion aide à la création et à la maintenance du modèle BIM tout en préservant la souplesse dont vous avez besoin.

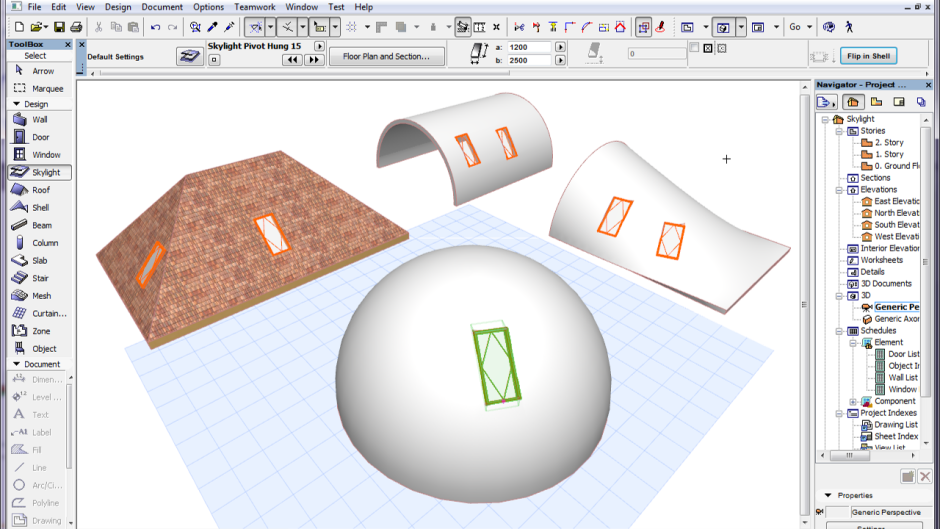

L'interface de l'outil «Ouverture de Toit» est similaire à celle des «Portes et Fenêtres». Les puits de lumière peuvent être placés librement dans les toits ou les coques, même lisses. Ils s'orientent automatiquement selon l'inclinaison du pan de toiture et peuvent être déplacés librement ultérieurement.

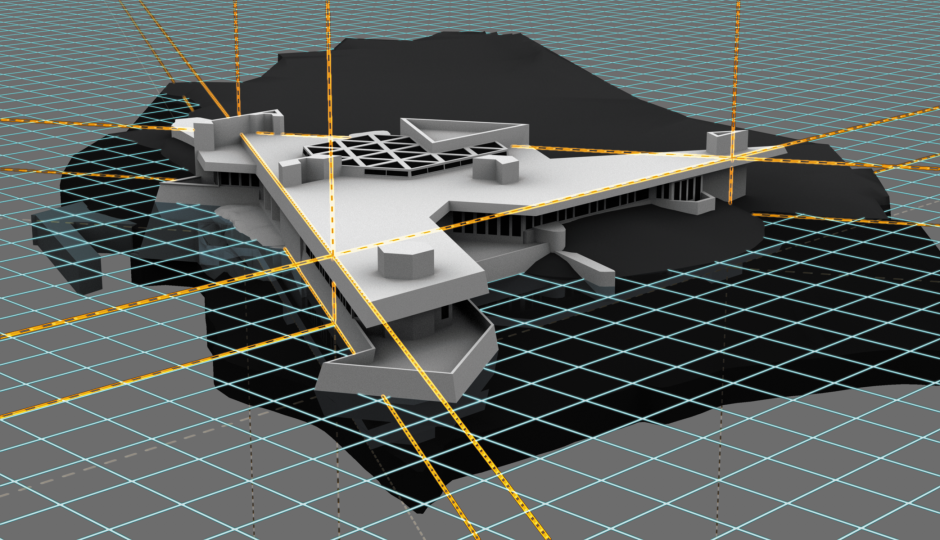

Les Plans d'Edition d’ARCHICAD sont une aide à la création et à la modification d'éléments dans la fenêtre 3D. Ils vous permettent de vous repérer naturellement en 3D, en vous proposant un retour visuel temporaire ainsi que les contraintes géométriques d’édition.

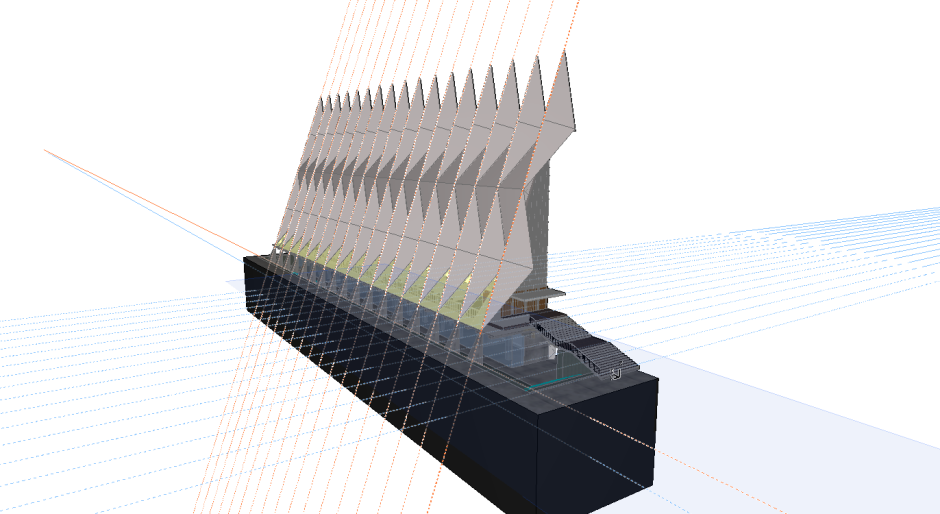

Les Lignes Guides 3D assurent un flux de travail de dessin 3D dynamique produisant le contexte d’édition 3D. Avec les Lignes Guides 3D, travailler dans l'espace virtuel est très proche de l'esquisse architecturale traditionnelle sur papier.

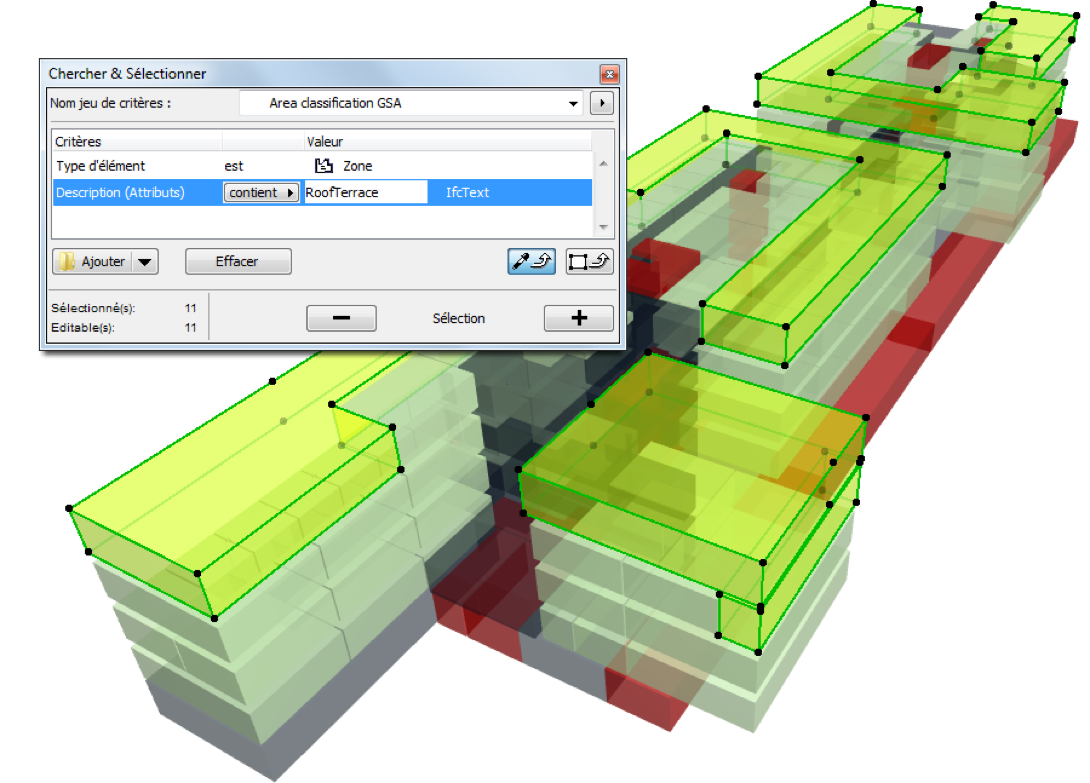

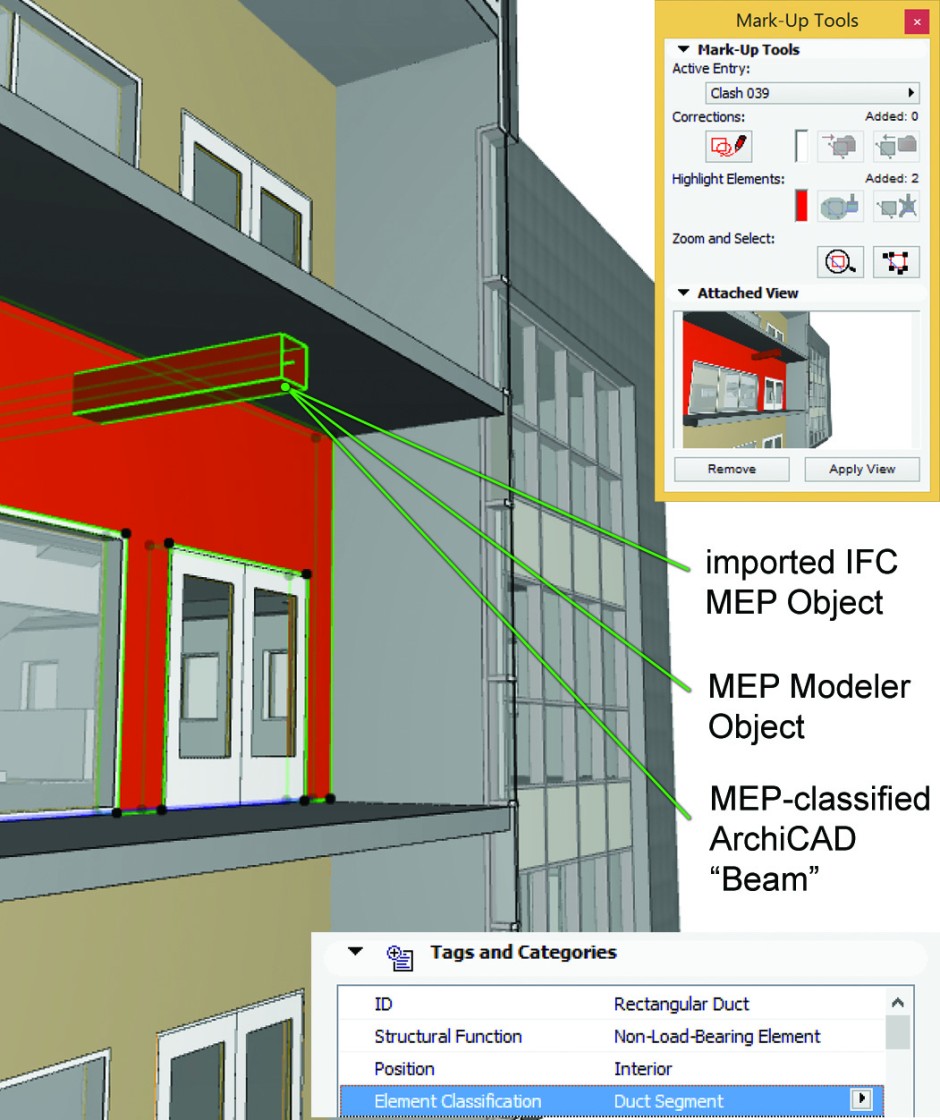

Dans ARCHICAD, la gestion des propriétés IFC fait naturellement partie du flux de travail BIM. Des fonctions, telles que l'édition des propriétés IFC dans la boîte de dialogue Paramètres des éléments, simplifient énormément le flux de travail IFC. Transférez les propriétés IFC entre les éléments, les vues et les projets comme n'importe quel autre paramètre natif d'ARCHICAD.

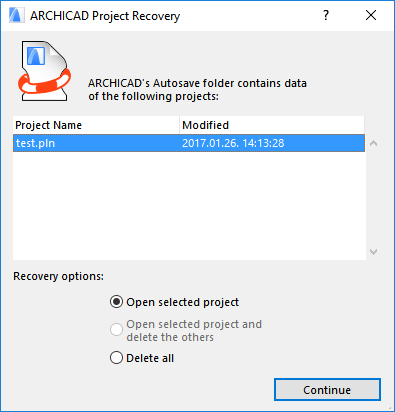

La fonction «Sauvegarde Automatique» contrôle un certain nombre d'options qui vous protègent de la perte de travail lors de panne de programme, de système, de courant ou lors d'interruption soudaine du programme. La Sauvegarde instantanée est transparente en arrière-plan, sans la moindre interruption d’activité.

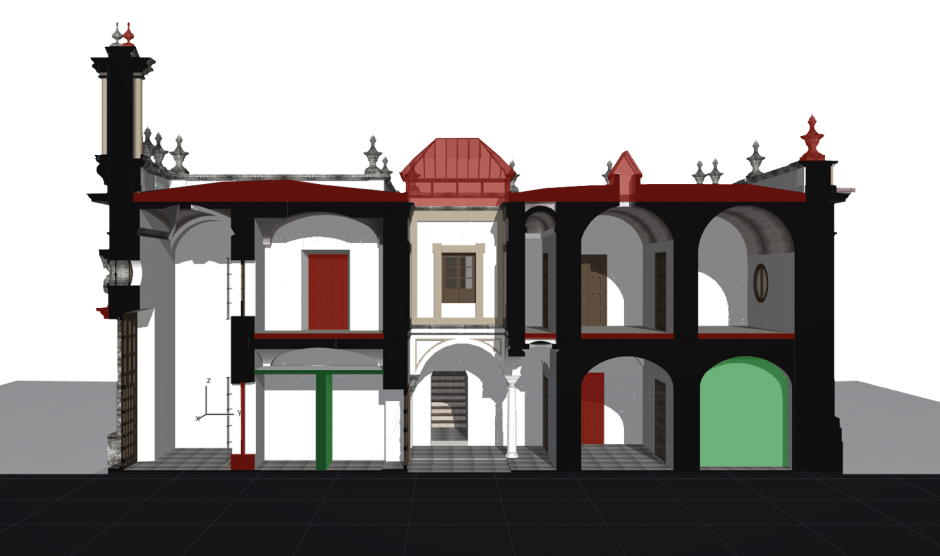

ARCHICAD s‘ouvre aux projets de Rénovation / Réhabilitation grâce au support du flux de travail de conception et de documentation BIM tout au long du projet. La fonction Rénovation offre un retour visuel sur l'état de chaque élément du projet à une étape particulière d'un projet de rénovation.

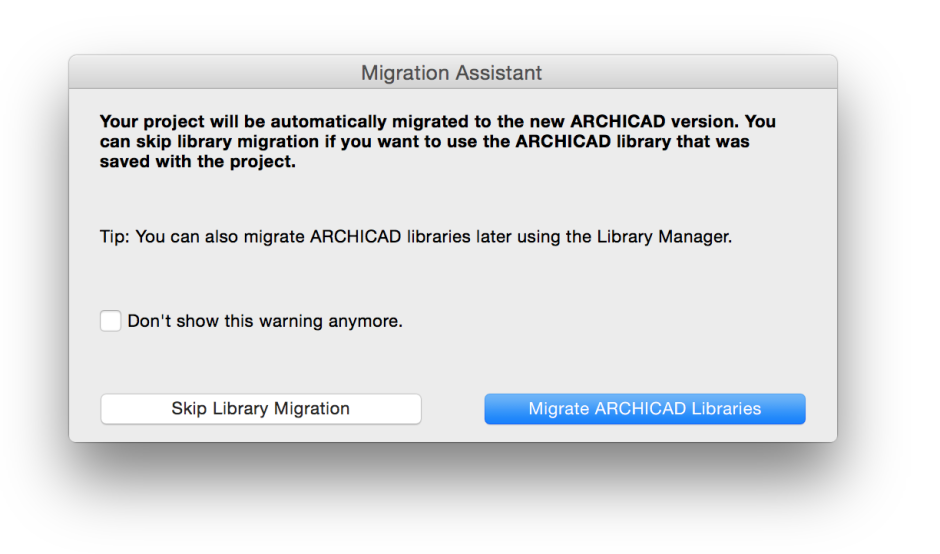

La rétro-compatibilité des éléments de bibliothèque est une fonctionnalité utile pour les agences d'architecture qui souhaitent transférer des fichiers de projet entre différentes versions d'ARCHICAD. A partir d'ARCHICAD 15, les projets peuvent être sauvegardés dans le format de la version précédente, Bibliothèques d'objets incluses. Les objets de bibliothèque seront appariés et automatiquement remplacés par leurs équivalents antérieurs.

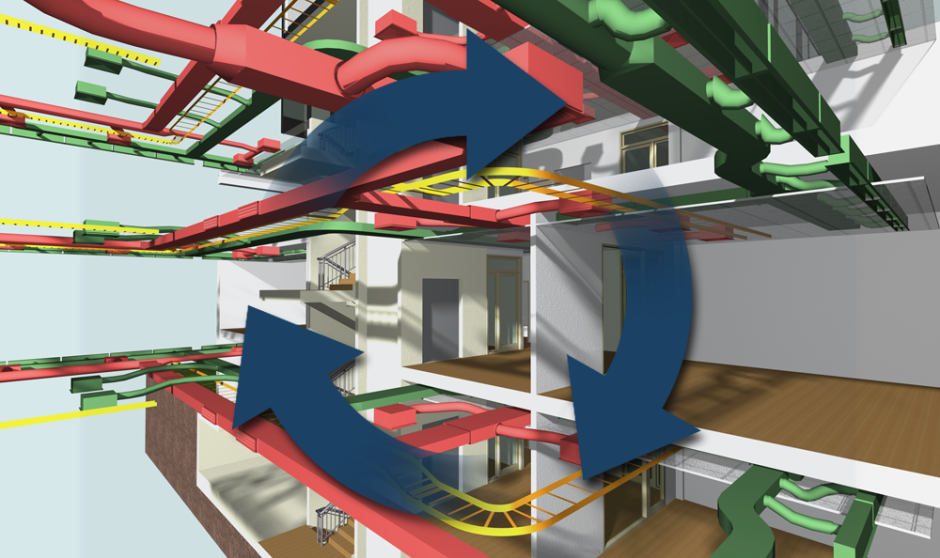

Pour une coordination optimale avec les Ingénieurs, ARCHICAD vous permet de comparer les versions des modèles IFC et d'importer uniquement les différences, en affichant les modifications de conception par des codes couleur.
Les traducteurs IFC optimisés pour l'export de données de maquettes vers diverses applications structurelles et MEP - dont Revit Structure et Revit MEP - garantissent un très bon flux de travail de coordination avec les meilleures solutions d'ingénierie du monde.
Emportez les projets Teamwork n'importe où, en sauvegardant tous les fichiers et bibliothèques dont vous avez besoin dans un package de données transportable pour d’éventuelles modifications ultérieures, à partir de n'importe quel ordinateur distant, sans avoir besoin d'accéder physiquement au serveur BIM.

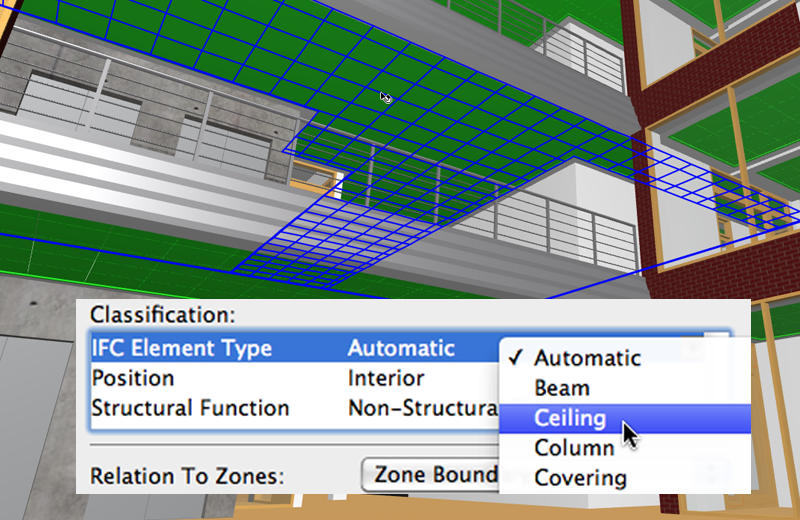

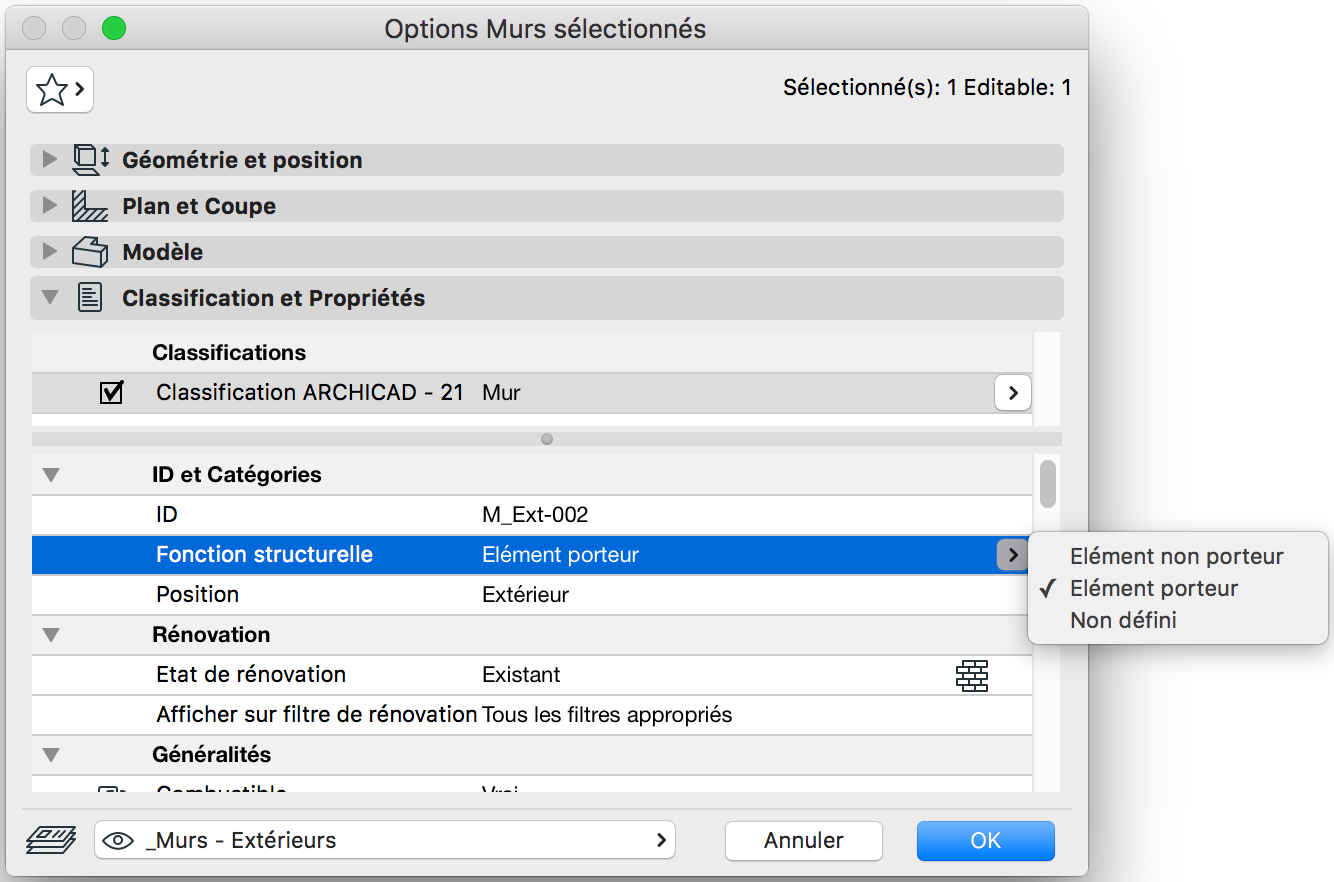

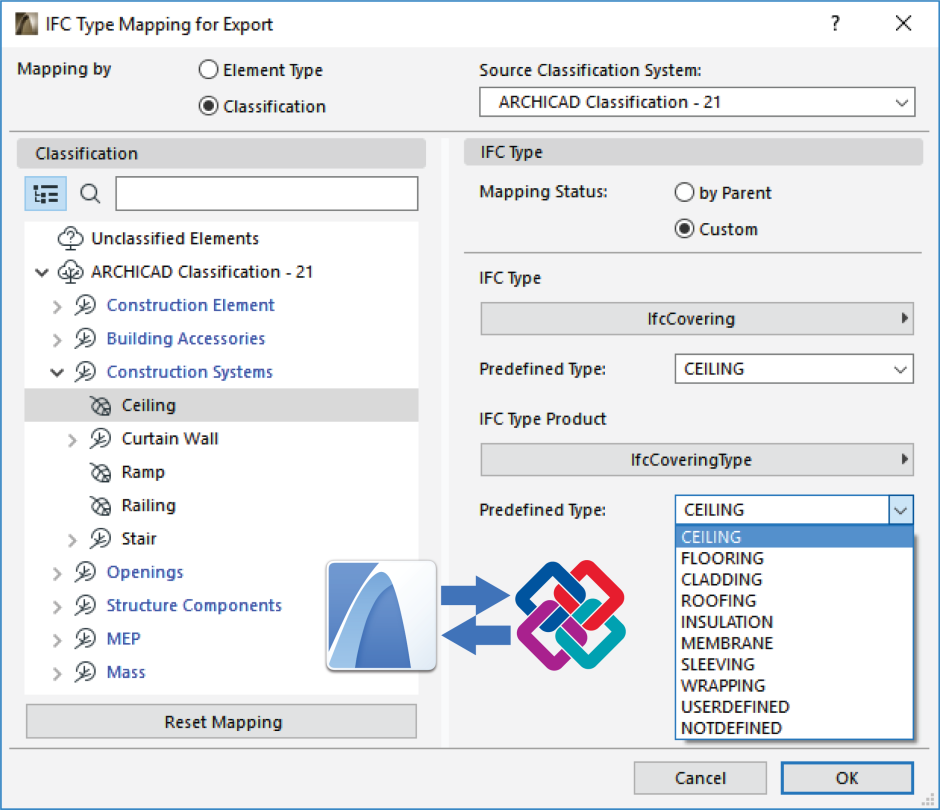

La classification des éléments enrichit les données des éléments de construction d’ARCHICAD en ajoutant trois propriétés essentielles à l'échange de modèles précis : le type d'élément IFC, le type de structure et la position. Ces paramètres font partie intégrante de la maquette numérique BIM ; ils peuvent donc être utilisés avec «Chercher & Sélectionner» ainsi que dans les «Nomenclatures Interactives».
Cette fonction offre aux chefs de projet et aux BIM / CAO Managers de puissants outils de gestion : toutes les informations nécessaires aux prises de décisions requises pour un flux de travail collaboratif optimal.

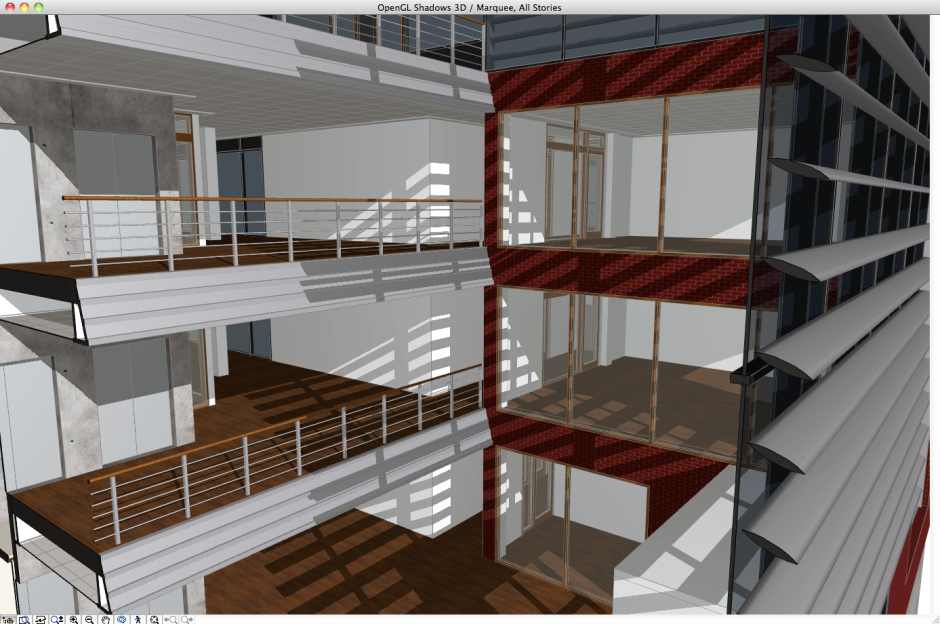

La projection d'ombres dans les vues 3D OpenGL d’ARCHICAD 14 a considérablement amélioré la visualisation du modèle. En plus d'être des vues de travail, ces vues 3D deviennent également une support de communication des intentions de conception avec les partenaires et clients.

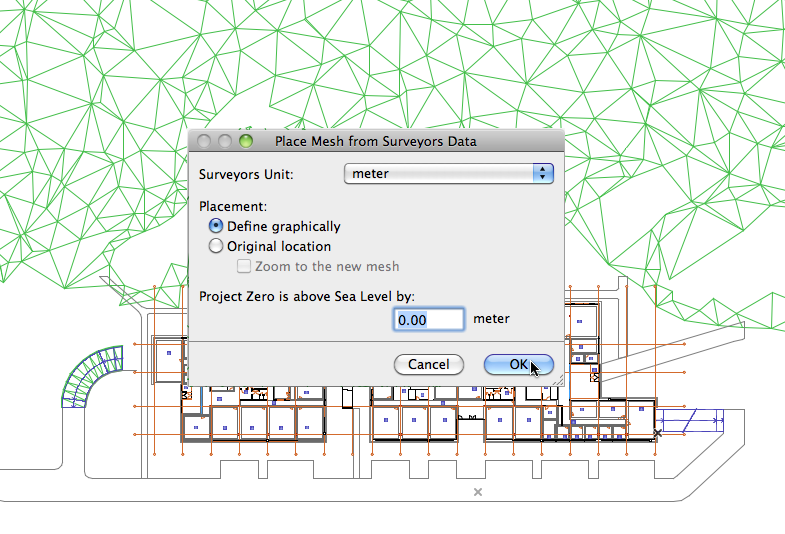

Les relevés de site provenant directement des théodolites des Géomètres peuvent être importées dans ARCHICAD en un seul clic. Les coordonnées XYZ se convertissent automatiquement en un élément Maillage d’ARCHICAD offrant ainsi un modèle 3D précis de l’environnement.

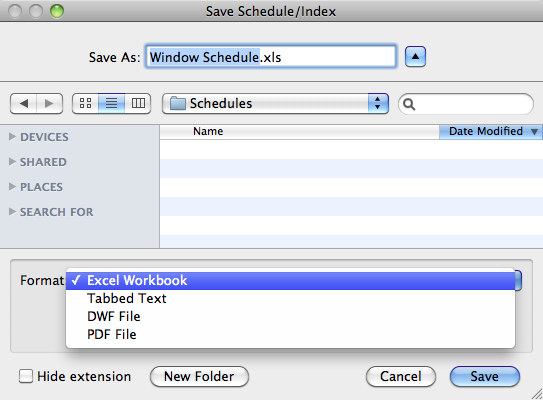

Vous pouvez sauvegarder vos Nomenclatures Interactives au format Microsoft Excel, sur MacOS comme sur Windows. Pour des résultats WYSIWYG, exportez les graphiques et le formatage du texte de vos Nomenclatures vers Excel. Enregistrez comme fichier.xls même si Excel n'est pas installé sur votre ordinateur.

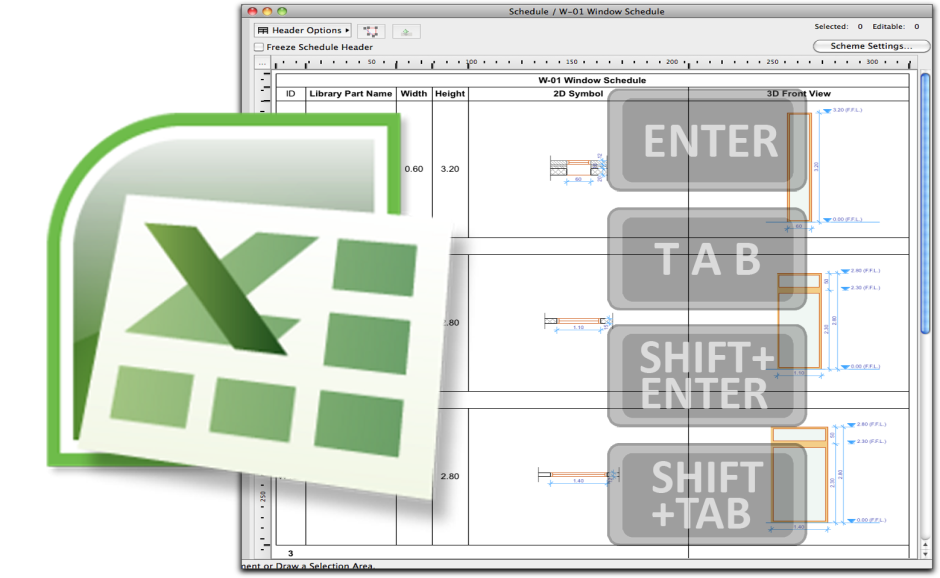

ARCHICAD 14 a introduit les techniques d'édition de feuilles de calcul des logiciels standards afin d’améliorer la productivité dans les fenêtres de Nomenclatures et d’Index. Les quantités peuvent maintenant être exportées vers Excel, informations graphiques incluses pour les résultats WYSIWYG.
Dans de nombreuses agences, la vie d'un projet partagé dépasse facilement la durée d’une version d'ARCHICAD ; il se peut que vos projets courent sur plusieurs versions d'ARCHICAD. Le "BIM Serveur Modulaire" vous permet de réaliser des projets partagés dans autant de versions d’ARCHICAD (13 et plus) que vous le souhaitez, à partir d'une seule machine serveur.

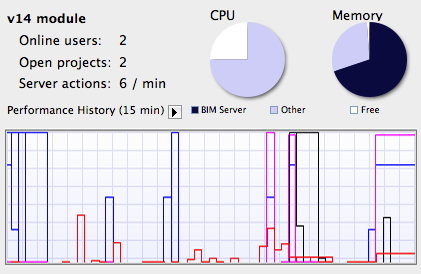

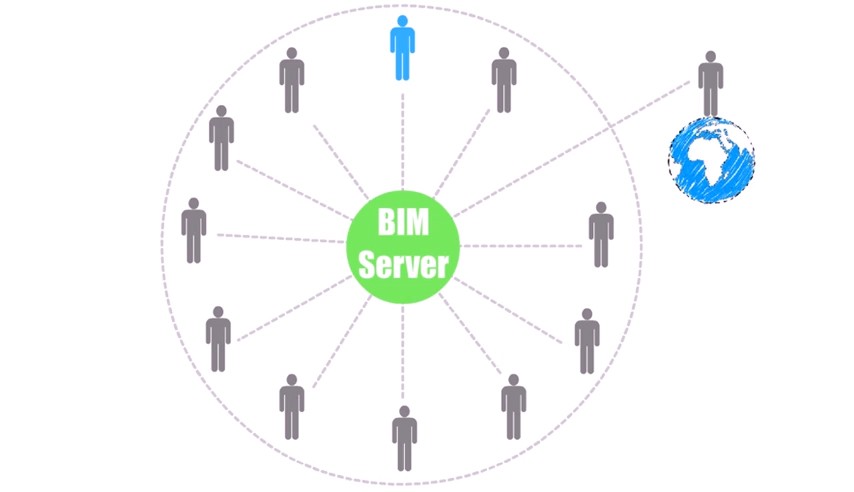

ARCHICAD 13 a introduit le serveur BIM, une solution unique en son genre pour le Travail collaboratif en maquette numérique. La technologie Delta Server™, une première au monde, réduit au minimum le trafic réseau pour un échange de données instantané et fiable, tant à l’intérieur de l’agence que via Internet.

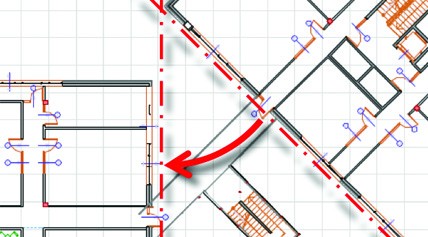

Orienter la vue ne fait pas subir de rotation au projet lui même : les coordonnées du projet restent inchangées. Seul le contenu de la fenêtre tourne de manière à s'afficher suivant un angle de travail plus confortable tandis que les annotations s'ajustent pour rester toujours lisibles.

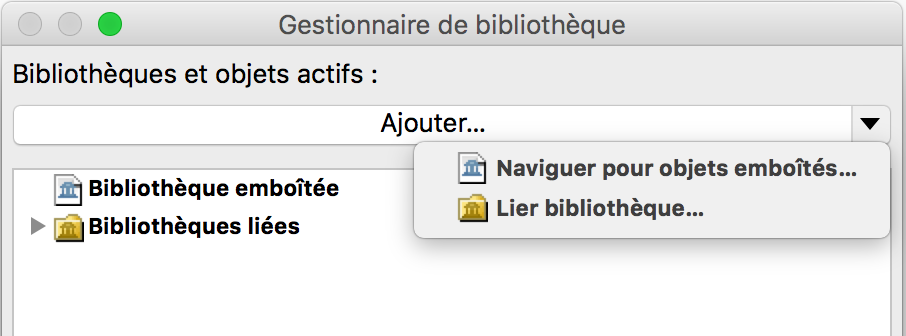

Les objets de bibliothèque spécifiques au projet peuvent être sauvegardés dans le fichier du projet ARCHICAD lui-même, éliminant ainsi le phénomène de « objet de bibliothèque manquant" qui se produisait chaque fois que des objets de bibliothèque n'étaient pas chargés avec le projet.
Cette nouvelle aide à l'édition donne un retour visuel instantané et dynamique sur la position verticale et horizontale du curseur dans ARCHICAD. Les Lignes Guides peuvent être placées d’un simple clic sur la Règle, ce qui améliore considérablement la productivité lors des mises en page.
Pour plus de précision dans l’export vers les logiciels utilisés par les ingénieurs structure, ARCHICAD 13 supporte la classification des éléments BIM en structures porteuses ou non porteuses.
Pendant l'échange des données avec les ingénieurs structure utilisant la norme IFC, l’utilisation des éléments standards comme vos profils de Poteaux et Poutres est d’une grande aide. Les logiciels structure les reconnaîtront et les identifieront comme des éléments standard sans qu'ils leur soient nécessaire d'utiliser des options de réglages. Des milliers de profilés en acier standard sont disponibles dans ARCHICAD.

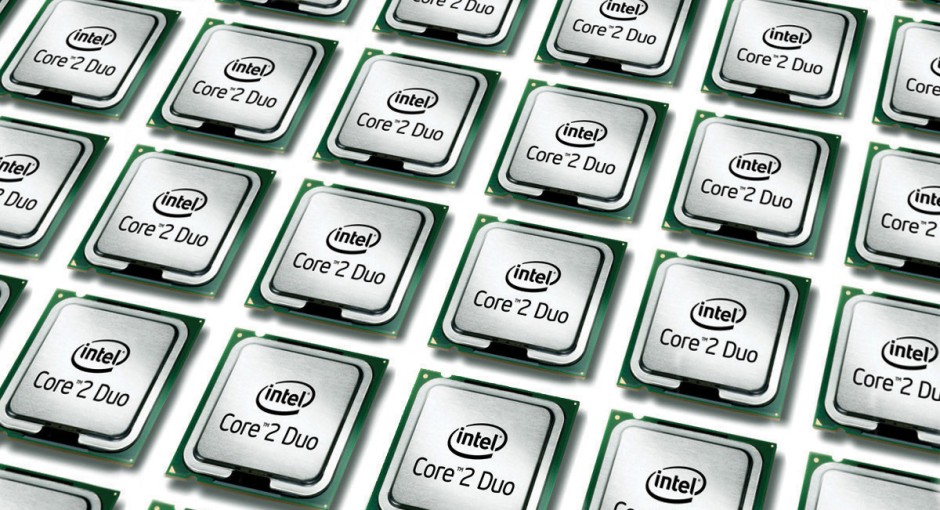

Après l'introduction du support multiprocesseur dans ARCHICAD 12, ARCHICAD 13 a été la première version disponible sur Windows en 64 bits.

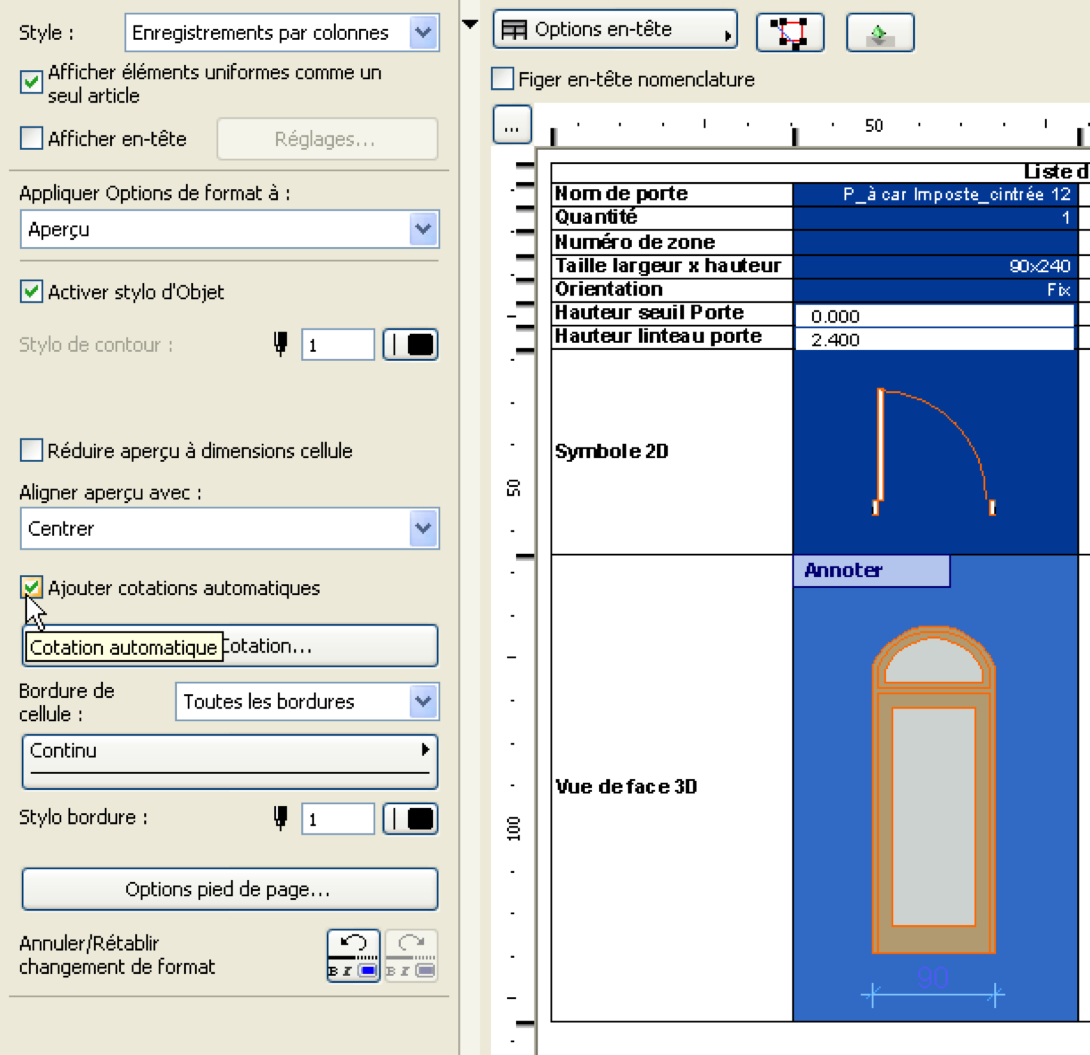

Les prévisualisations des portes et des fenêtres peuvent être annotées de manière associative directement dans la fenêtre de Nomenclature interactive. Grâce à cette fonctionnalité, vous gagnez un temps de travail de documentation considérable.
ARCHICAD 13 a fait des progrès significatifs dans le développement de l’import/export DWG. Parmi les nouvelles fonctionnalités : une meilleure gestion des calques et la possibilité d'exporter plusieurs mises en page dans un seul fichier DWG.
Pour affiner l'interconnexion des éléments de modélisation intelligents dans ARCHICAD, l'angle d'inclinaison et la matière des arêtes de dalle ou de toit peuvent être ajustés en toute liberté pour s'adapter aux éléments connectés.
Grâce à cet outil, vous concevez et documentez facilement les murs rideau. Basé sur une structure hiérarchique et flexible de calepinage, de cadres, montants, traverses, panneaux et d'accessoires, vous contrôlez et modifiez à la fois le système entier et ses moindres composants.
Cette fonctionnalité vous permet de travailler et de documenter les différentes couches des structures composite de murs, de dalles et de toitures tout en respectant les conventions de dessin architectural et structurel ; montrer et exporter seulement les structures porteuses (âme), au lieu d’extraire ces structures du modèle une par une.

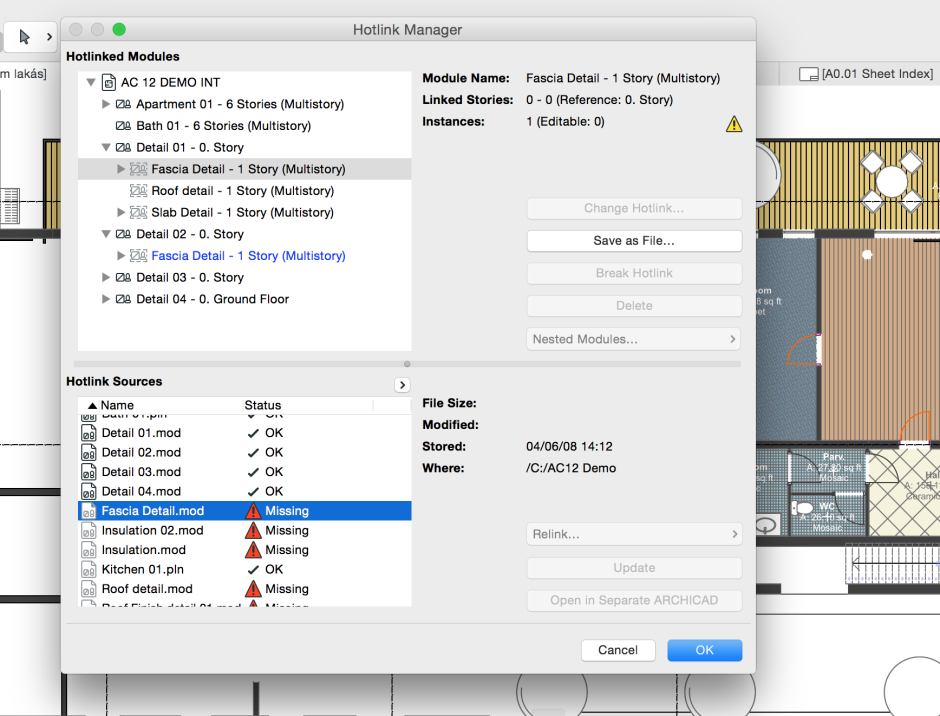

La gestion et la visualisation de l'ensemble de la structure de Modules liés et leurs mises à jour récurrentes permettent de réduire la taille des fichiers et d'augmenter la vitesse de mise à jour. En utilisant les Modules liés, en particulier sur de grands projets, vous gagnez en productivité et coordination.

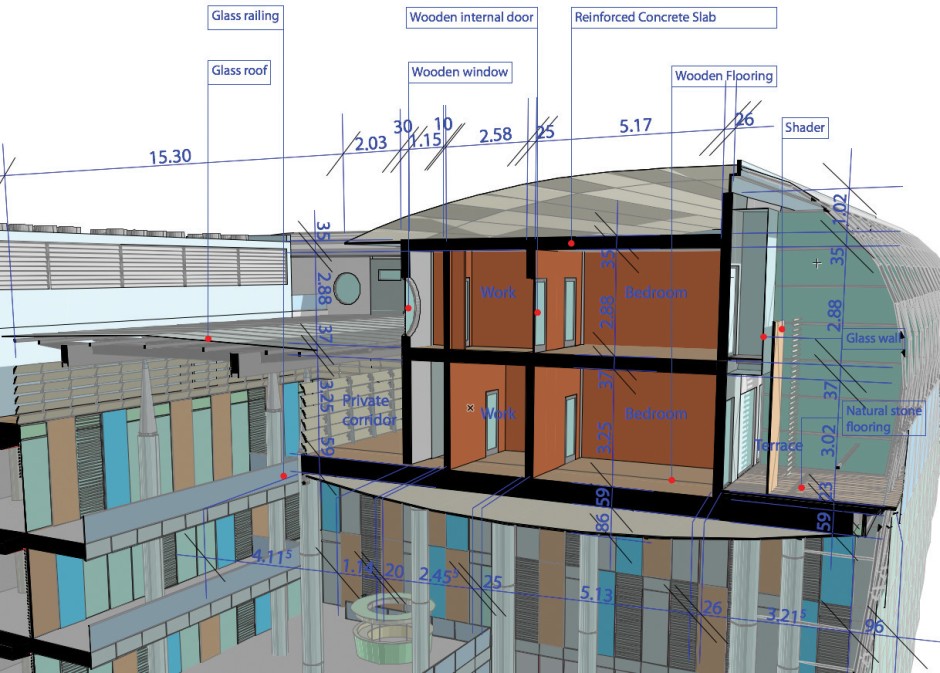

Le Document 3D vous permet d'utiliser n'importe quelle vue 3D du modèle pour créer un document avec cotations, annotations et éléments de dessin 2D. Ce niveau inédit de clarté dans la communication aide à réduire les problèmes de construction source de surcoûts et de dépassement de délais.

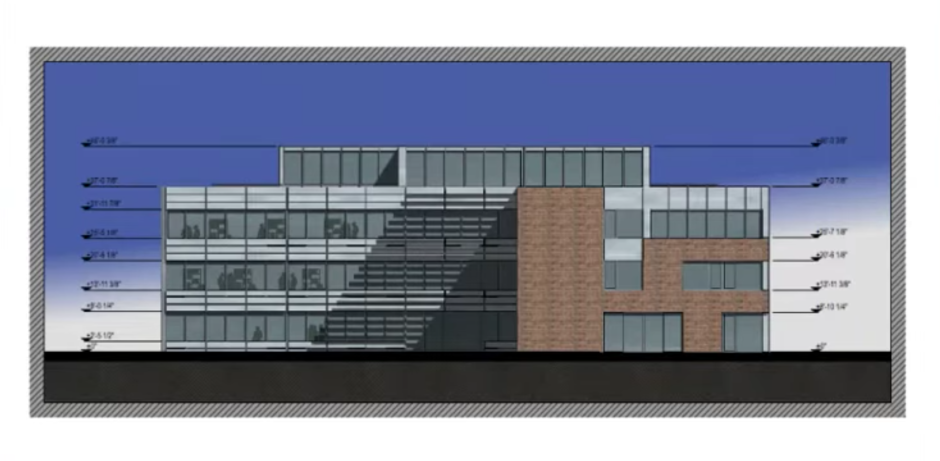

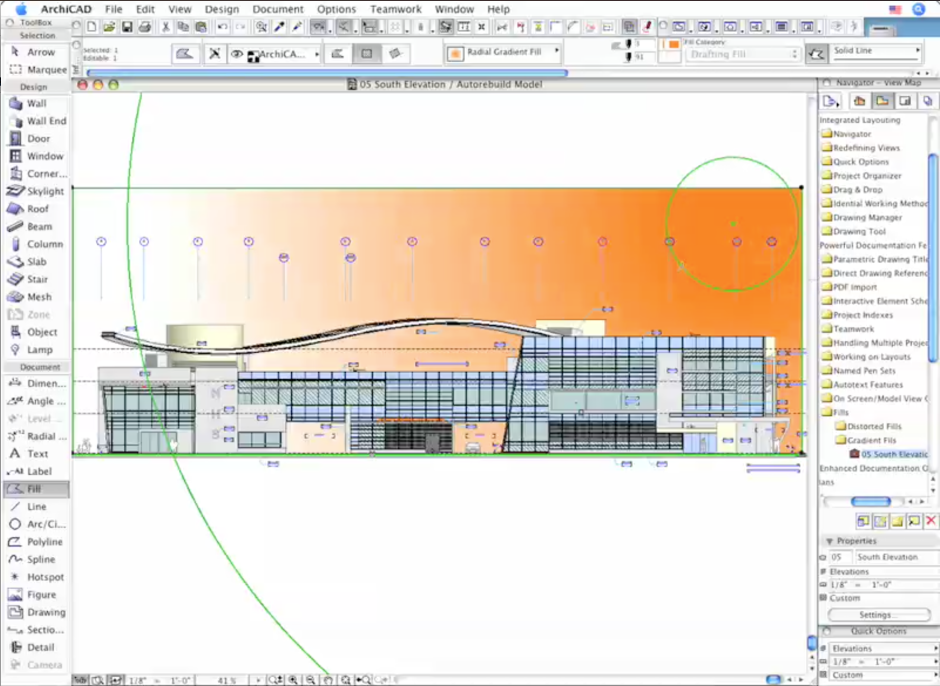

ARCHICAD 12 a enrichi ses Hachures : hachures solides transparentes et hachures texturées. Toutes ces fonctionnalités enrichissent la palette d’outils de l’Architecte pour la constitution des documentations de concours ou de présentation au client au sein même d’ARCHICAD.

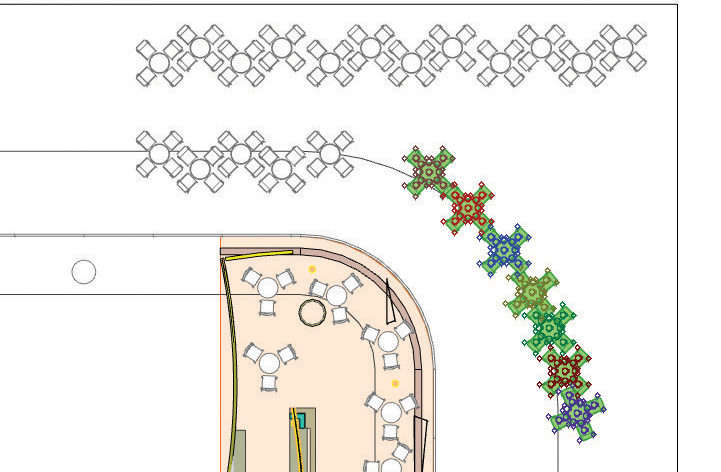

Tous les objets en 2D ou 3D peuvent être alignés et distribués le long d'un certain parcours ou selon un modèle défini. Une façon rapide de déplacer des éléments à l'écran est d'utiliser la fonction "Pousser" : utilisez la touche Option + flèche pour déplacer l'élément vers la gauche, la droite, le haut ou le bas.

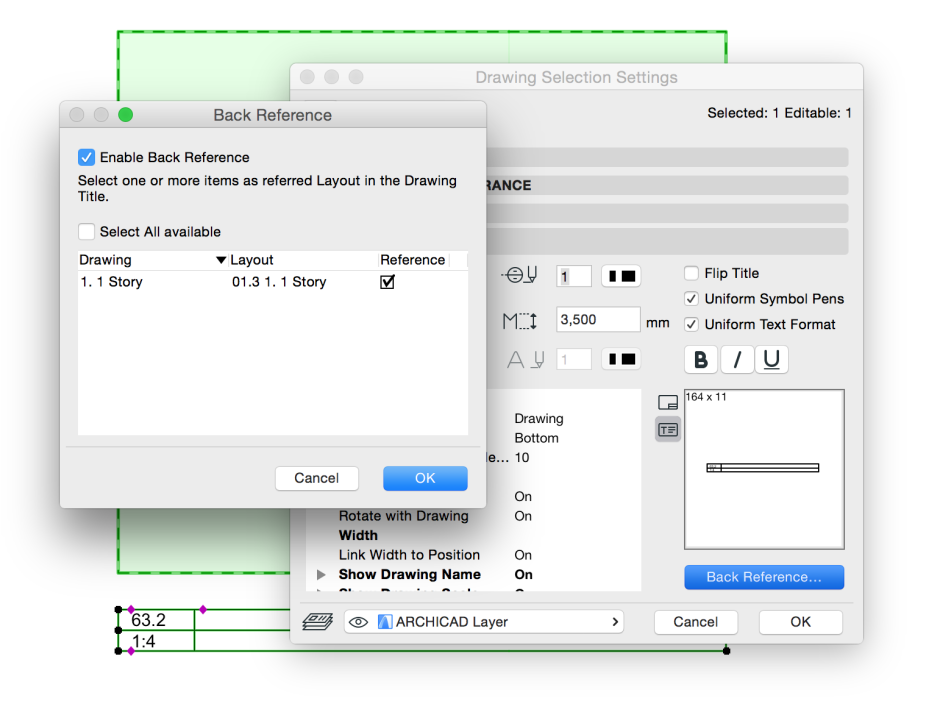

La Référence arrière permet d'ajouter des informations d'identifiant de mise en page au titre de dessin : les identifiants d'une ou plusieurs mises en page qui contiennent un dessin affichant la marque source du dessin actuel. La fonction Référence arrière est utile si le dessin courant est fondé sur une Coupe, une Façade, une Elévation intérieure, un Détail ou une Feuille de travail.
ARCHICAD a été la première application à exploiter pleinement les avantages des processeurs multi-cœurs actuels au cours des opérations de modélisation et de documentation BIM, les plus couramment utilisées, telles que la création de vues 3D, de coupes et de façades, ainsi que les panoramiques et zoom en 2D sur de grands plans de niveaux et mises en page.

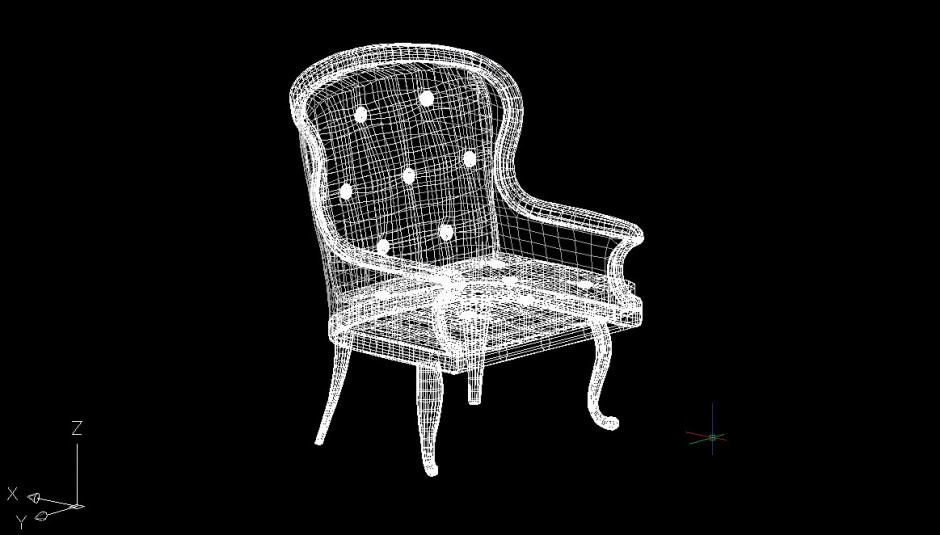

L'option d'import ACIS convertit les solides, régions et corps 3D d’AutoCAD en objets GDL. Grâce au Gestionnaire des Attributs, lorsque vous enregistrez un fichier ARCHICAD au format .DWG, seuls les attributs ARCHICAD qui sont réellement utilisés dans le projet seront inclus.

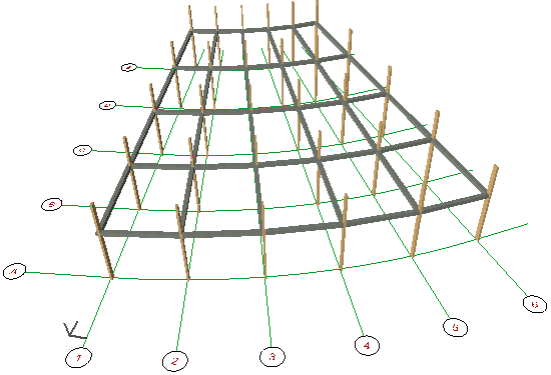

Cet outil vous permet de placer individuellement ou selon une trame des éléments de grille : il s’agit d’un outil par défaut de la boîte à outils ARCHICAD. Les éléments de la Grille font partie du modèle et servent de trame éditable pour positionner des éléments répétitifs ou identifier des zones du modèle.
Assurant un contrôle particulièrement pointu,une coordination et une intégration des équipes de conception optimales, cette innovation inédite permet le développement simultané du modèle 3D et des documents 2D avec une coordination complète et une retour visuel continu.
Améliorez considérablement le flux de travail de la conception à l’exécution. Grâce à l'outil Feuille de travail, vous pouvez transformer vos vues de modèle en documents très détaillés, créer des documents 2D à partir de zéro ou fusionner facilement les données des consultants au sein de votre maquette numérique.
Optimisez votre productivité et assurez une coordination complète grâce à cet outil dédié. En tant que vues liées au modèle, les élévations intérieures sont synchronisées en continu et toujours mises à jour.
Cet outil est la solution par excellence pour contrôler efficacement la coordination des maquettes, des vues et des documents. Vous êtes sûr que tous les documents du projet sont synchronisés et que la moindre différence sera facilement détectée.

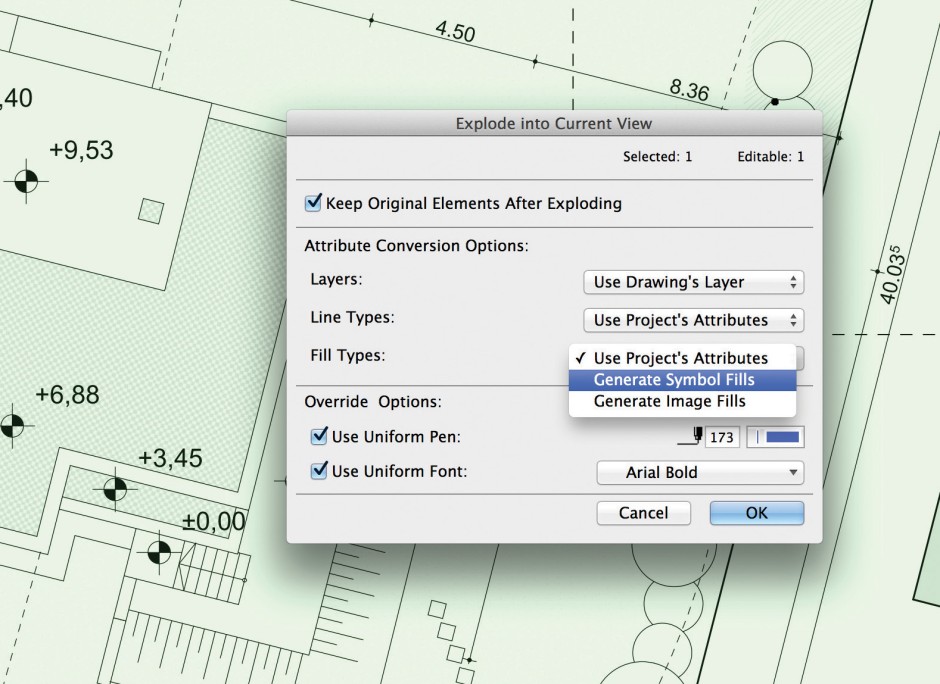

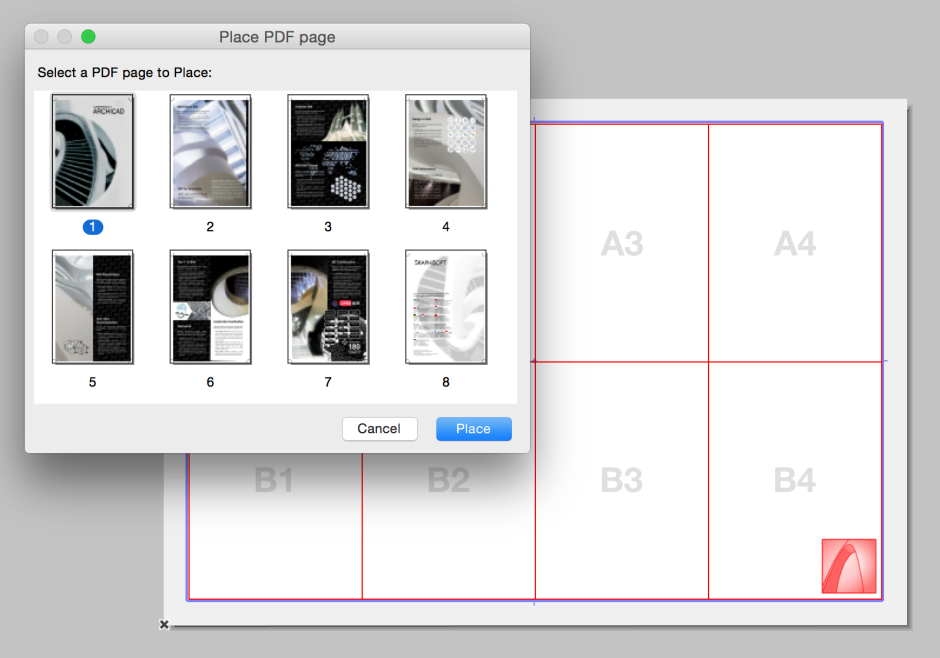

Le support simplifié du format PDF est directement intégré dans ARCHICAD. Les PDFs créés avec ARCHICAD peuvent inclure les fonctions PDF standards, comme les calques, les vignettes et les signets.
ARCHICAD 11 a introduit le support des modules liés multi-étages pour diviser facilement des projets à plusieurs niveaux en plus petites parties. Ainsi, des bâtiments entiers à plusieurs étages peuvent être liés au plan général.
ARCHICAD 11 a offert une plus grande liberté de modélisation avec de nouveaux murs inclinés doubles (avec faces non parallèles), des murs complexes courbes et des calculs de quantités très précis.
Les vues ARCHICAD peuvent se référencer intelligemment l'une par rapport à l'autre si nécessaire, telles les coupes qui sont référencées à partir du plan d'étage et des coupes transversales perpendiculaires. C’est vous qui liez les marques à un point de vue, une vue ou un dessin existants dont les informations sont affichées dans le marqueur.

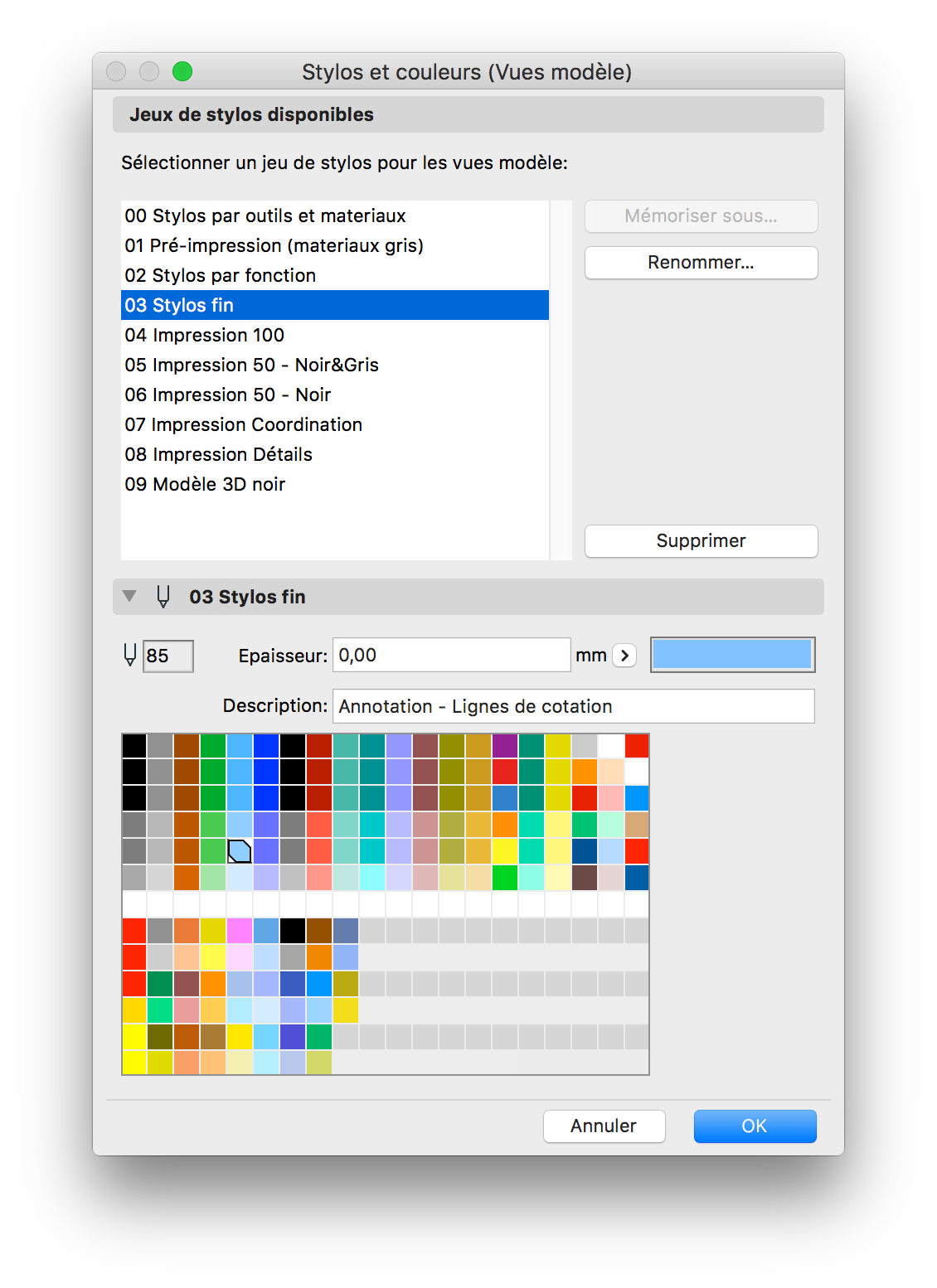

ARCHICAD propose des Jeux de stylos et de Couleurs applicables dans les Vues. Les Jeux de stylos peuvent être définis et sauvegardés avec des noms personnalisés pour en faciliter l'identification. Ils peuvent être assignés séparément à chaque Dossier de Vues du projet. Les Jeux de Stylos peuvent également être définis pour les dessins des mises en page.
L'option Etage d’implantation lie l'élément de construction à un étage spécifique, indépendamment de son emplacement physique. L'option Afficher sur étages peut être utilisée pour déterminer sur quels étages afficher l'élément de construction.

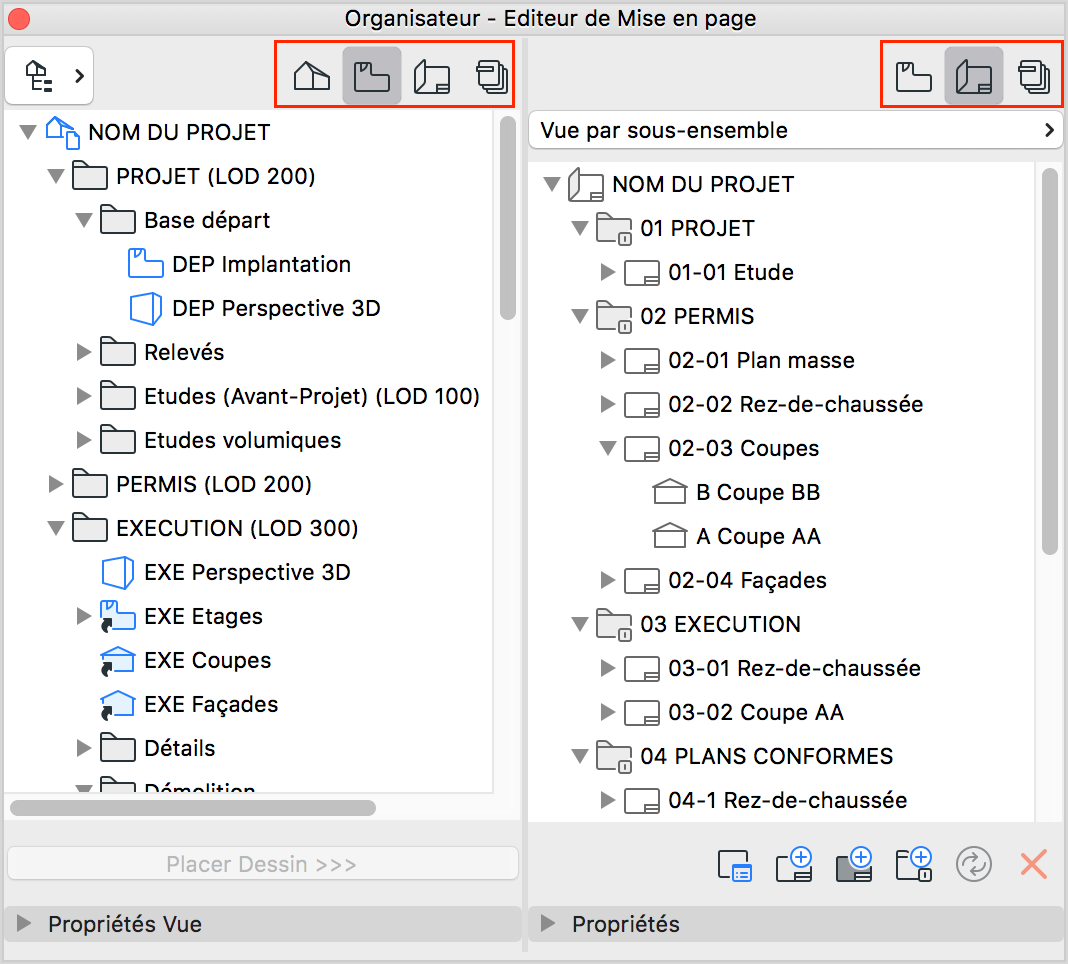

L’Organisateur est lié au Navigateur et s’ouvre à partir de sa palette. Il comprend essentiellement les mêmes contrôles mais il a une double arborescence qui vous aide à plus facilement déplacer et copier des vues et des mises en page d’un plan à un autre.

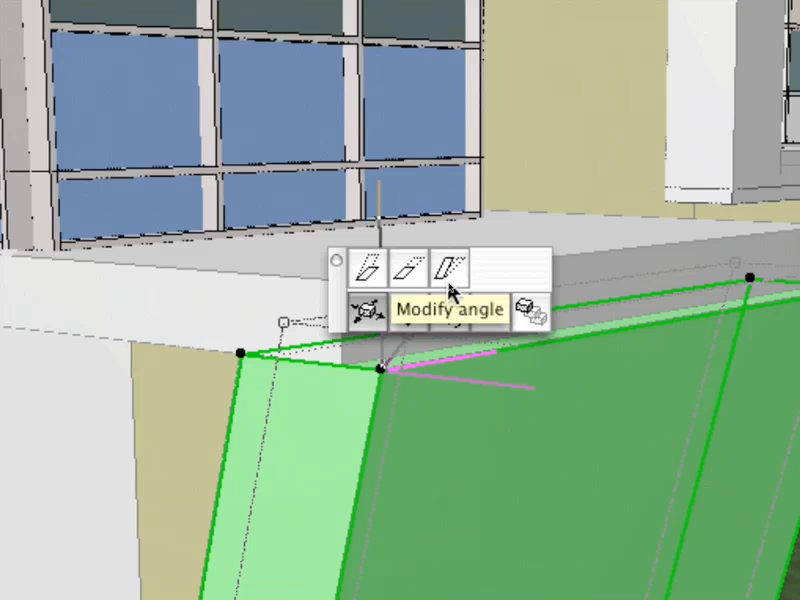

Tous les Murs, Poutres et Poteaux peuvent être inclinés selon n'importe quel angle. Mur et poteau inclinés s'inclinent dans une direction ; les deux faces sont parallèles.

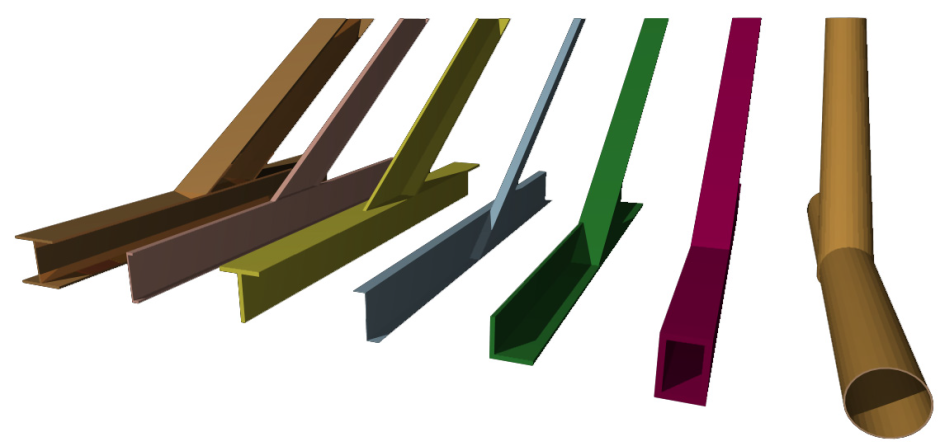

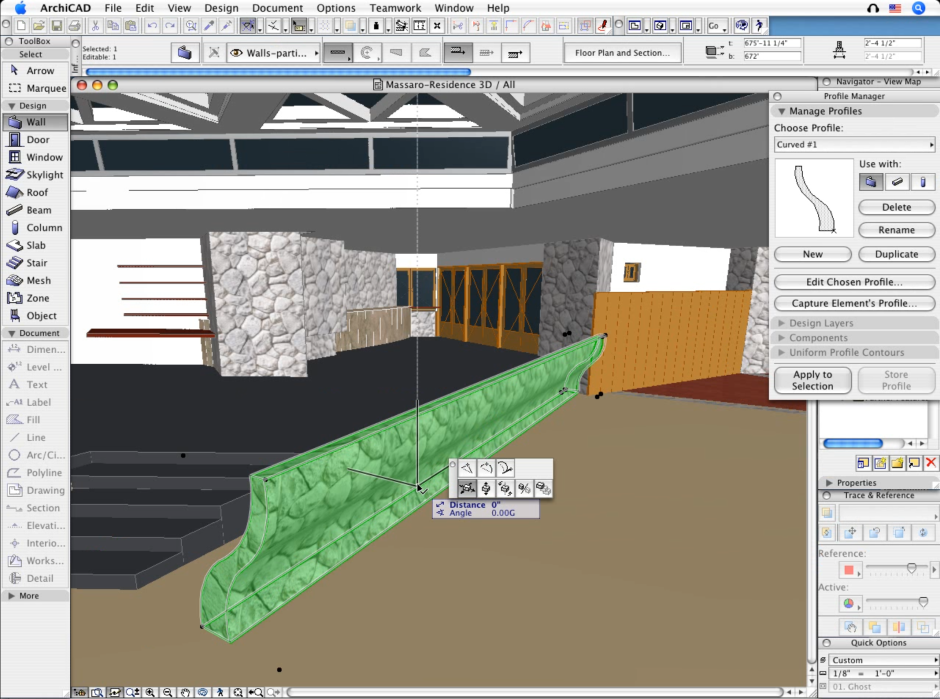

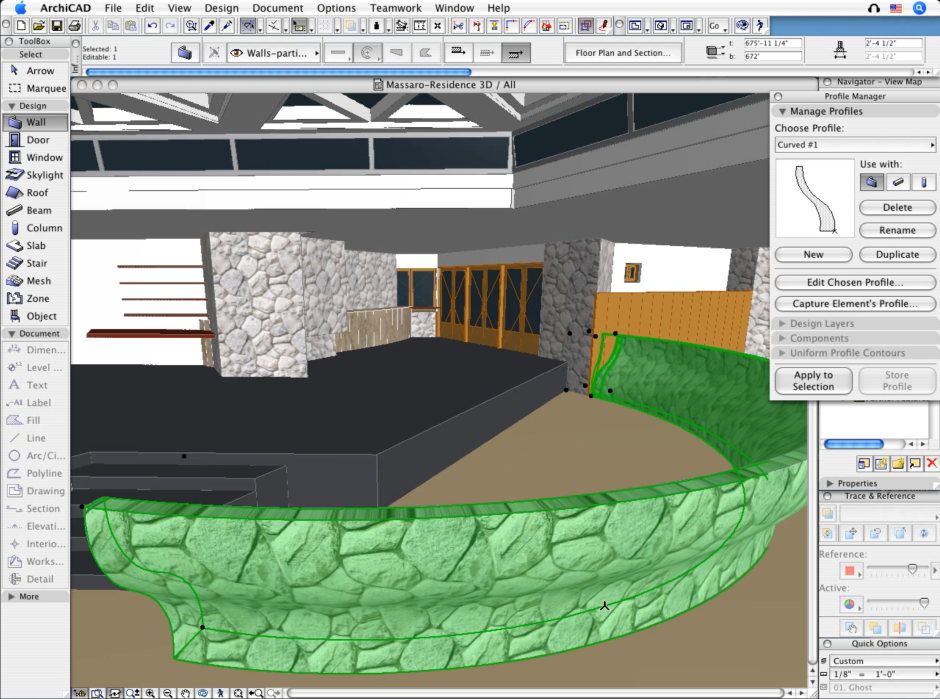

Les profils complexes sont prédéfinis comme des murs, des poteaux et des poutres personnalisés ; ils peuvent prendre quasiment toutes les formes que vous voulez. Comme les autres éléments de construction, la structure essentielle d'un Profilé dérive de son Matériau de construction, bien que diverses substitutions de surface soient disponibles au niveau de l'élément pour les éléments profilés.

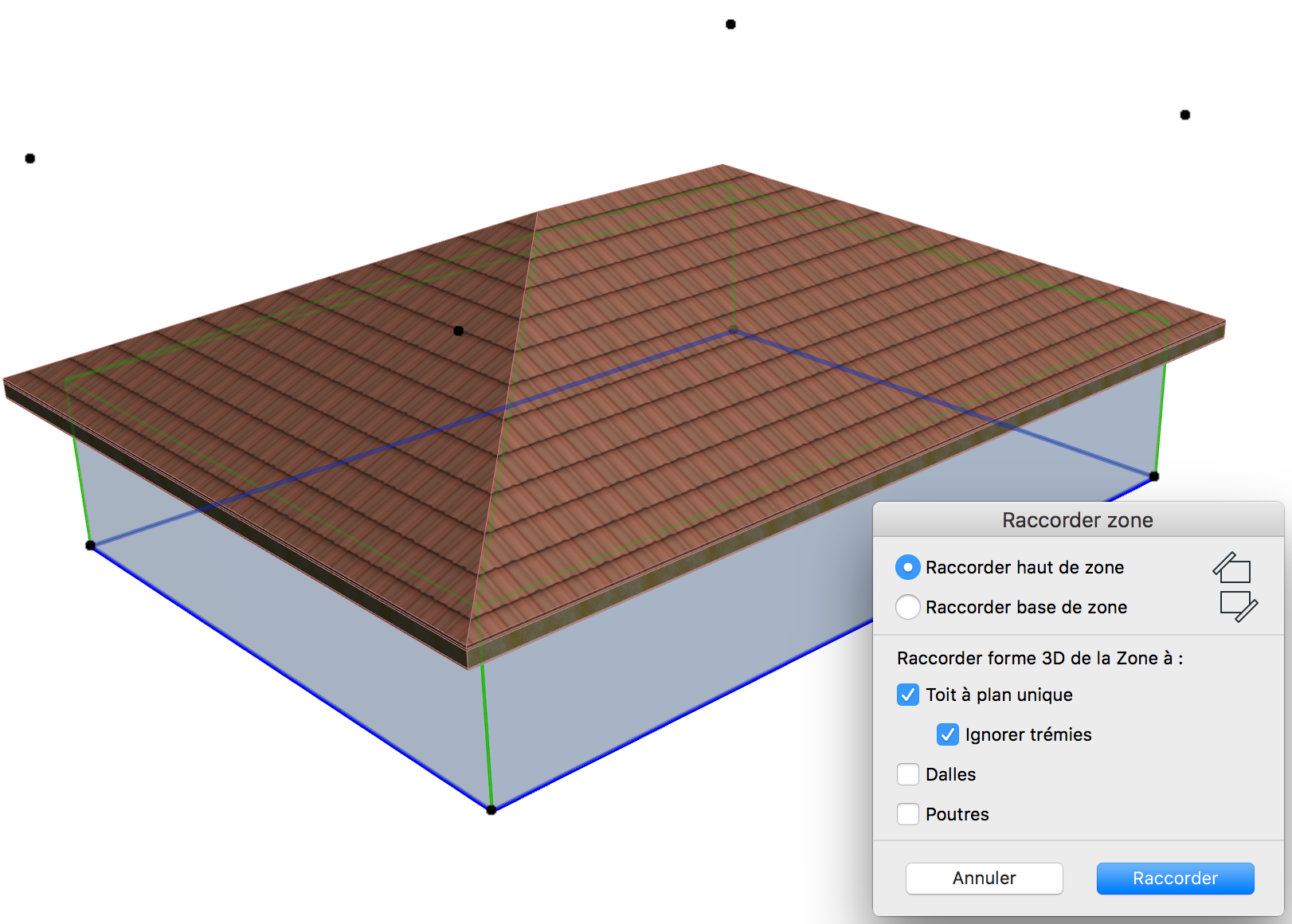

Les Espaces de zones en 3D s'adaptent aux pans de murs inclinés et profilés, et mieux encore, les murs et les poteaux peuvent être automatiquement soustraits des Zones 3D lorsque vous devez calculer leurs volumes.

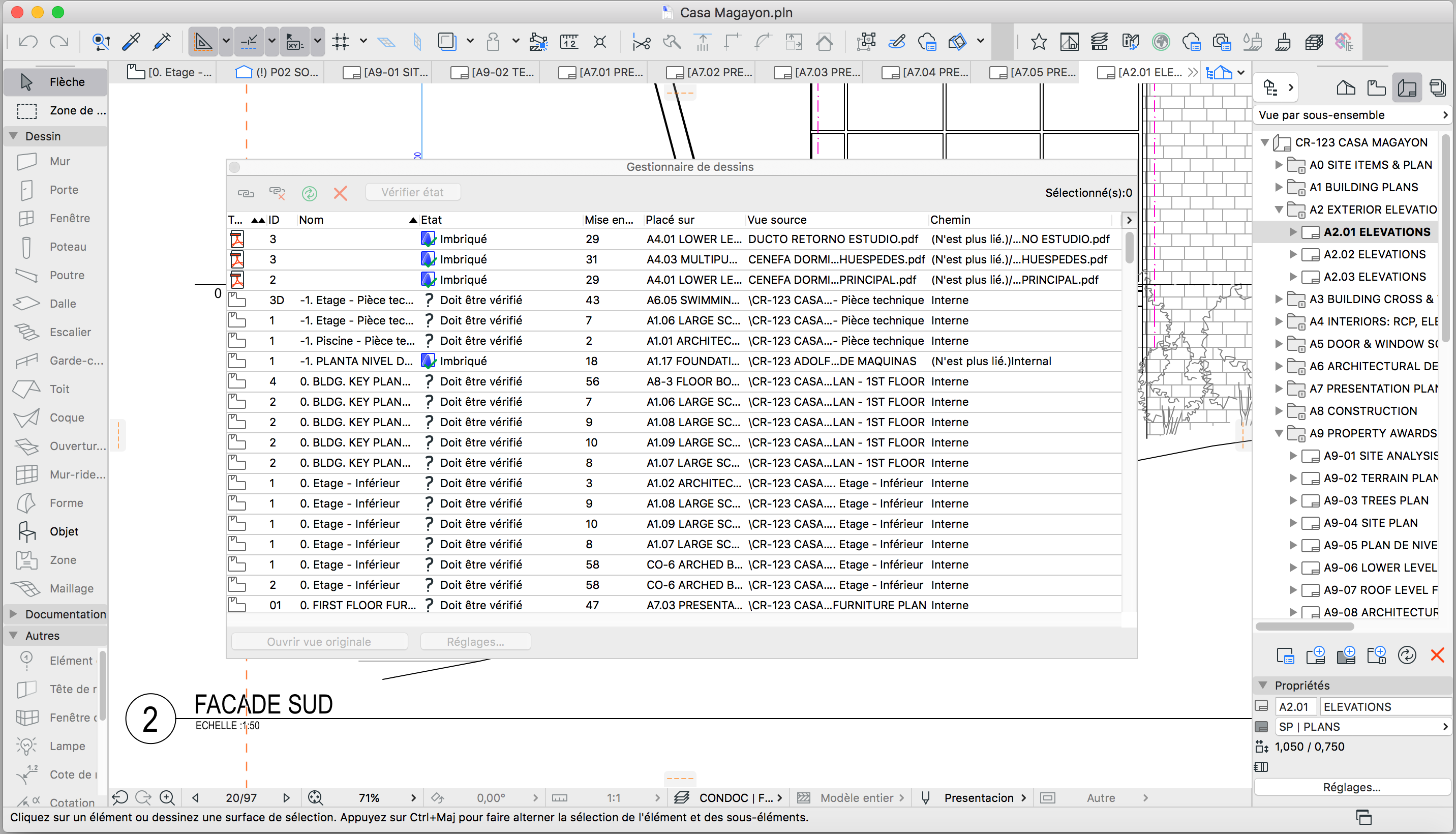

Le gestionnaire de dessins répertorie tous les types de dessins d'un fichier Projet, y compris les dessins se référant à des Vues de modèles internes et externes ainsi que les dessins insérés à partir d'autres sources externes (exemple : PDF, DWG, DWF et fichiers images).

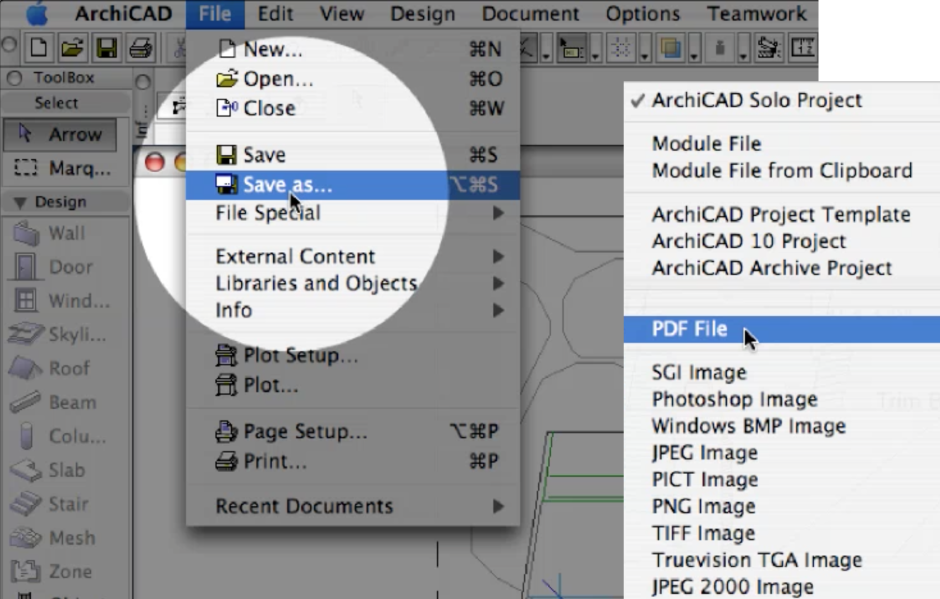

Le format PDF d'Adobe, le mode de documentation le plus utilisé au monde, peut être inséré directement, page par page, dans n'importe quelle documentation de projet ARCHICAD.
La qualité graphique est importante pour vous : des dessins et des présentations soignés sont des facteurs clés pour remporter un marché. C’est justement le rôle des Hachures graduées ; disponibles pour les hachures 2D créés à l'aide de l'outil Hachures.

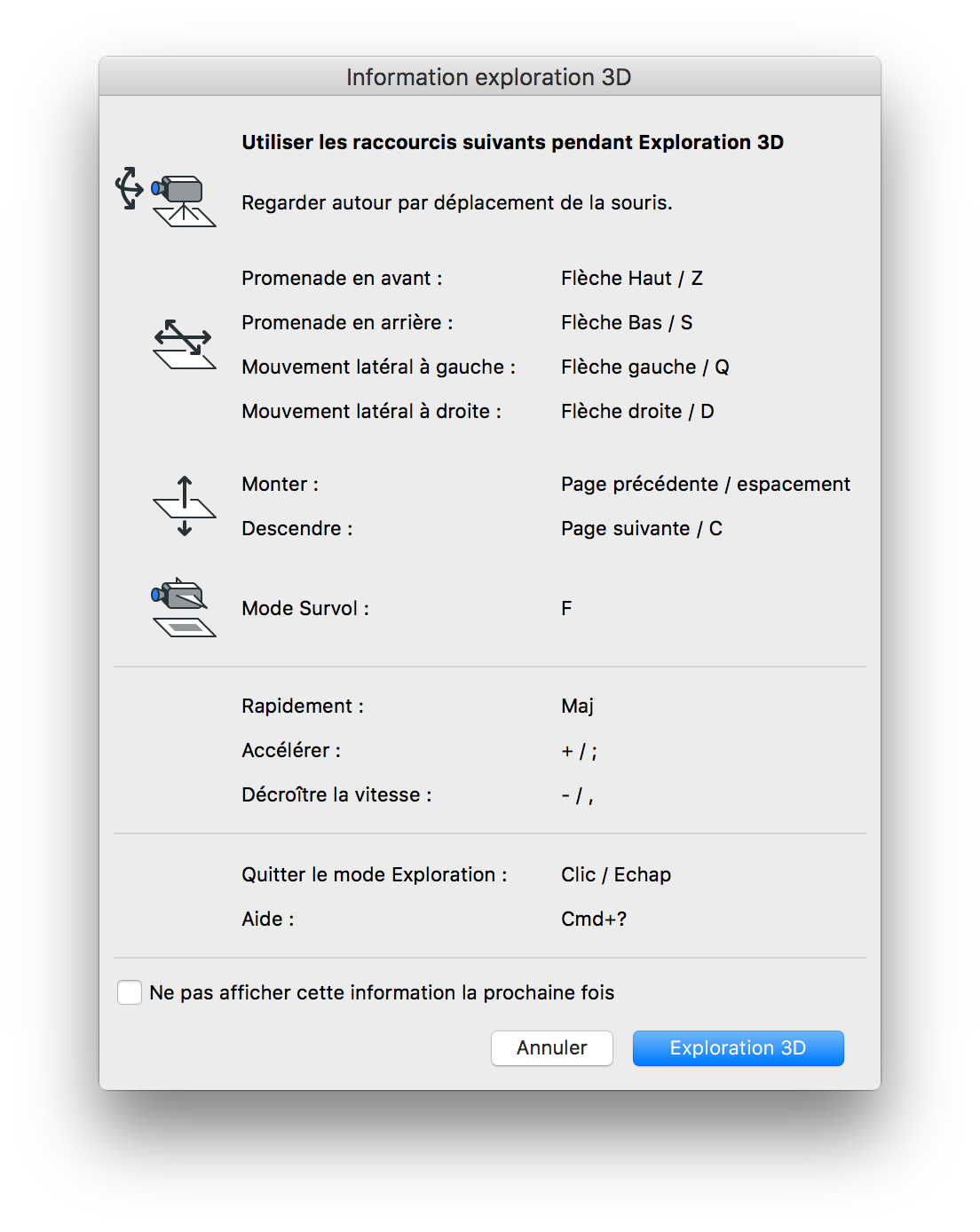

ARCHICAD 10 a apporté une façon moderne et ludique de se promener dans le bâtiment et d'explorer son intérieur en mode projection en perspective. En mode Exploration, utilisez la souris et les touches flèches du clavier pour la navigation (comme lorsque vous jouez à un jeu vidéo sur un PC).

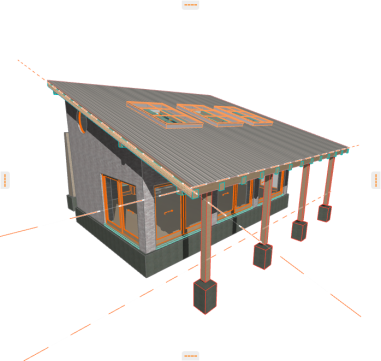

ARCHICAD 10 a introduit les Lignes Guides (aujourd’hui appelées Guides d’attraction) pour simplifier énormément la création et les modifications d'éléments graphiques, ainsi que toute autre méthode de saisie. Les Guides d’attraction sont des lignes et des arcs temporaires qui apparaissent le long d'éléments existants, afin de faciliter le placement précis des éléments.

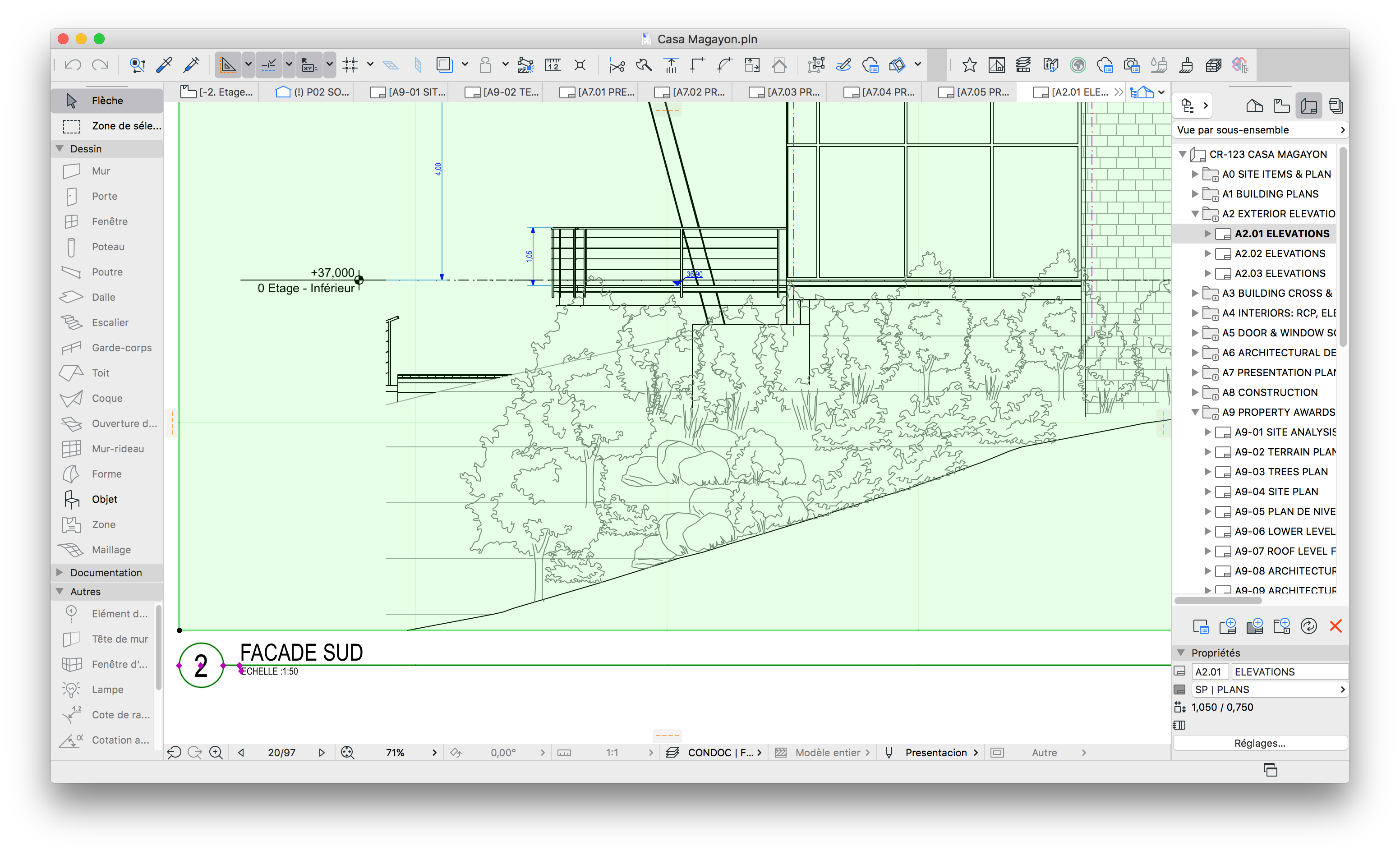

Les titres de dessins paramétriques et associatifs peuvent être placés automatiquement dans les dessins. Eléments intelligents, ils donnent des informations de dessin tels que l'ID du Dessin, son nom et son échelle
